FAG 7306-B-2RS-TVP-L138軸承尺寸、參數與圖紙

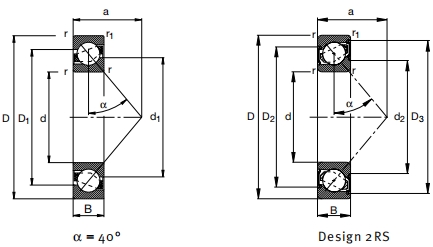

| 外形尺寸 (mm) | |
| 軸承內徑 d | 30 |
| 軸承外徑 D | 72 |
| 軸承厚度 B | 19 |
| 倒角半徑 r.min | 1.1 |
| 倒角半徑 r1.min | 0.6 |
| 外圈內徑 D1 ≈ | 56 |
| 外圈內徑 D2 ≈ | 58.6 |
| 外圈內徑 D3 ≈ | 65.9 |
| 內圈外徑 d1 ≈ | 46.8 |
| 內圈外徑 d2 ≈ | 42.7 |

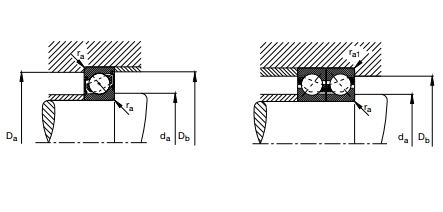

| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 37 |
| 外圈擋肩 Da.max | 65 |
| 外圈擋肩 Db.max | 67.8 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 ra1.max | 0.6 |
| 額定載荷（kN） | |
| 動態額定載荷 Cr | 32500 |
| 靜態徑向載荷 Cor | 20000 |
| 疲勞極限載荷 Cur | 1500 |
| 極限轉速（r/min） | |
| 極限轉速 | 6000 |
| 參考轉速 | - |
| 其他參數 | |
| 作用點位置 a ≈ | 31 mm |
| 參考重量 | 0.341 kg |
