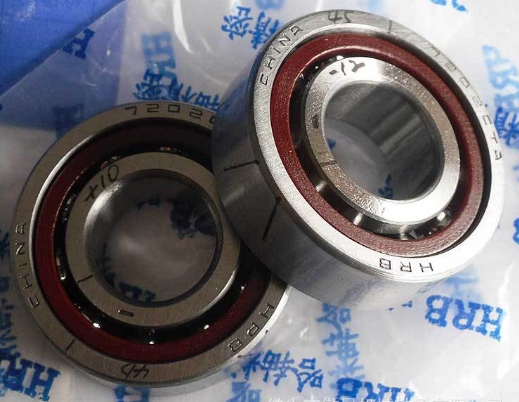

HRB 7204BTN/DB/P4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 47 |
| 軸承厚度 B | 14 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.6 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 26 |
| 外圈擋肩 Da.max | 41 |
| 外圈擋肩 Db.max | - |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | - |
| 極限轉速-單列（r/min） | |
| 脂潤滑 | 11000 |
| 油潤滑 | 16000 |
| 極限轉速-組合（r/min） | |
| 脂潤滑 | 9000 |
| 油潤滑 | 13000 |
| 額定載荷-單列（kN） | |
| 額定動載荷 Cr | 13.3 |
| 額定靜載荷 Cor | 7.63 |
| 額定載荷-組合（kN） | |
| 額定動載荷 Cr | 21.6 |
| 額定靜載荷 Cor | 15.3 |
| 其他參數 | |
| 作用點位置 a | 21 mm |
| 參考重量 | 0.107 kg |
