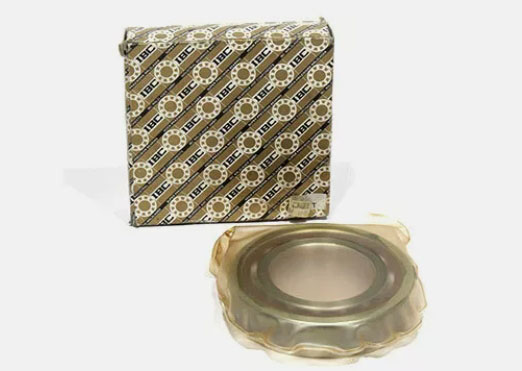

IBC CBH7008.C.TVP.2RSZ.P4.DBL軸承尺寸、參數與圖紙
| 接觸角 | |
| 10200 ° | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 40 |
| 軸承外徑 D | 68 |
| 軸承厚度 B | 15 |
| 內圈外徑 d1 | 51 |
| 外圈內徑 D1 | 57.2 |
| 倒角半徑 r1,2.max | 1 |
| 倒角半徑 r3,4.max | 1 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 46 |
| 外圈擋肩 Da.max | 61.8 |
| 外圈擋肩 Db.max | 62.8 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 1 |
| 額定載荷（N） | |
| 動態額定載荷 Cr | 10200 |
| 靜態徑向載荷 Cor | 9500 |
| 疲勞極限載荷 Cu | 352 |
| 極限轉速（r/min） | |
| 脂潤滑 | 26800 |
| 油/油霧潤滑 | 41000 |
| 超輕預緊 | |
| 預緊力 Fv | 14 N |
| 凸出量 δ | 2 μm |
| 軸向剛度 Sa | 30 N/μm |
| 徑向剛度 Sr | 190 N/μm |
| 卸載力 F.AK | 40 N |
| 輕型預緊 | |
| 預緊力 Fv | 30 N |
| 凸出量 δ | 8 μm |
| 軸向剛度 Sa | 40 N/μm |
| 徑向剛度 Sr | 240 N/μm |
| 卸載力 F.AK | 80 N |
| 中等預緊 | |
| 預緊力 Fv | 65 N |
| 凸出量 δ | 14 μm |
| 軸向剛度 Sa | 55 N/μm |
| 徑向剛度 Sr | 290 N/μm |
| 卸載力 F.AK | 180 N |
| 重壓預緊 | |
| 預緊力 Fv | 130 N |
| 凸出量 δ | 20 μm |
| 軸向剛度 Sa | 80 N/μm |
| 徑向剛度 Sr | 370 N/μm |
| 卸載力 F.AK | 360 N |
| 其他參數 | |
| 注入直徑 d.pi | 51.4 mm |
| 作用點位置 a | 15 mm |
| 精密鎖緊螺母型號 | MBA40 |
| 參考重量 | 0.221 kg |
