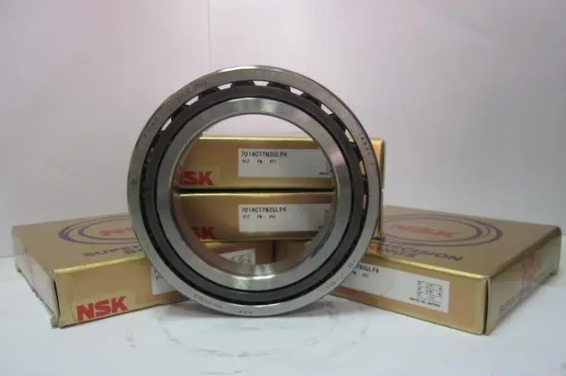

NSK 7219BTDBC7P5 Q軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 95 |
| 軸承外徑 D | 170 |
| 軸承厚度 B | 32 |
| 倒角半徑 r.min | 2.1 |
| 倒角半徑 r1.min | 1.1 |
| 作用點位置 a | 71.6 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 107 |
| 外圈內徑 Da.max | 158 |
| 倒角半徑 ra.max | 2 |
| 內圈外徑 db.min | 102 |
| 外圈內徑 Db.max | 163 |
| 倒角半徑 rb.max | 1 |
| 荷載中心距 (mm) | |
| 雙列背靠背配對 DB | 143.2 |
| 雙列面對面配對 DF | 79.2 |
| 單列軸承，基本額定載荷（N） | |
| 額定動載荷 C | 116000 |
| 額定靜載荷 Cor | 101000 |
| 雙列軸承，基本額定載荷（N） | |
| 額定動載荷 C | 188000 |
| 額定靜載荷 Cor | 202000 |
| 單列軸承，極限轉速（r/min） | |
| 脂潤滑 | 2400 |
| 油潤滑 | 3200 |
| 雙列軸承，極限轉速（r/min） | |
| 脂潤滑 | 1900 |
| 油潤滑 | 2600 |
| 其他參數 | |
| 接觸角 | 158 ° |
| 系數 fo | - |
| 參考重量 | 2.74 kg |
