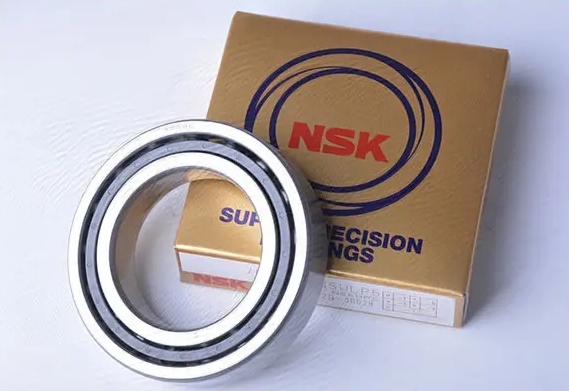

NSK 7238BDBTCA30U1軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 190 |
| 軸承外徑 D | 340 |
| 軸承厚度 B | 55 |
| 倒角半徑 r.min | 4 |
| 倒角半徑 r1.min | 1.5 |
| 作用點位置 a | 138.7 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 208 |
| 外圈內徑 Da.max | 322 |
| 倒角半徑 ra.max | 3 |
| 內圈外徑 db.min | - |
| 外圈內徑 Db.max | 331 |
| 倒角半徑 rb.max | 1.5 |
| 荷載中心距 (mm) | |
| 雙列背靠背配對 DB | 277.3 |
| 雙列面對面配對 DF | 167.3 |
| 單列軸承，基本額定載荷（N） | |
| 額定動載荷 C | 284000 |
| 額定靜載荷 Cor | 375000 |
| 雙列軸承，基本額定載荷（N） | |
| 額定動載荷 C | 460000 |
| 額定靜載荷 Cor | 750000 |
| 單列軸承，極限轉速（r/min） | |
| 脂潤滑 | 1400 |
| 油潤滑 | 2000 |
| 雙列軸承，極限轉速（r/min） | |
| 脂潤滑 | 1100 |
| 油潤滑 | 1600 |
| 其他參數 | |
| 接觸角 | 322 ° |
| 系數 fo | - |
| 參考重量 | 22.5 kg |
