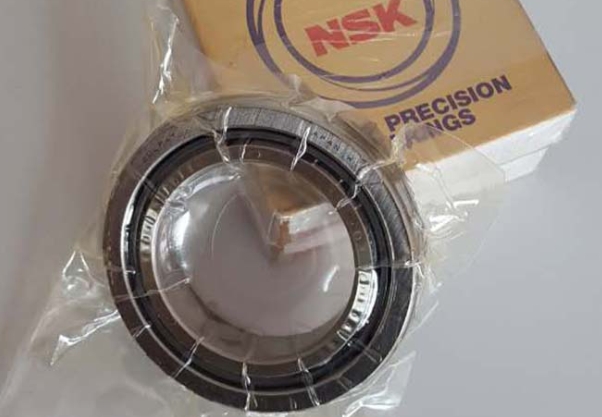

NSK 7304ATDBC8P5軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 52 |
| 軸承厚度 B | 15 |
| 倒角半徑 r.min | 1.1 |
| 倒角半徑 r1.min | 0.6 |
| 作用點位置 a | 17.9 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 27 |
| 外圈內徑 Da.max | 45 |
| 倒角半徑 ra.max | 1 |
| 內圈外徑 db.min | 25 |
| 外圈內徑 Db.max | 47 |
| 倒角半徑 rb.max | 0.6 |
| 荷載中心距 (mm) | |
| 雙列背靠背配對 DB | 35.8 |
| 雙列面對面配對 DF | 5.8 |
| 單列軸承，基本額定載荷（N） | |
| 額定動載荷 C | 18700 |
| 額定靜載荷 Cor | 10400 |
| 雙列軸承，基本額定載荷（N） | |
| 額定動載荷 C | 30500 |
| 額定靜載荷 Cor | 20800 |
| 單列軸承，極限轉速（r/min） | |
| 脂潤滑 | 10000 |
| 油潤滑 | 13000 |
| 雙列軸承，極限轉速（r/min） | |
| 脂潤滑 | 8000 |
| 油潤滑 | 11000 |
| 其他參數 | |
| 接觸角 | 45 ° |
| 系數 fo | - |
| 參考重量 | 0.146 kg |
