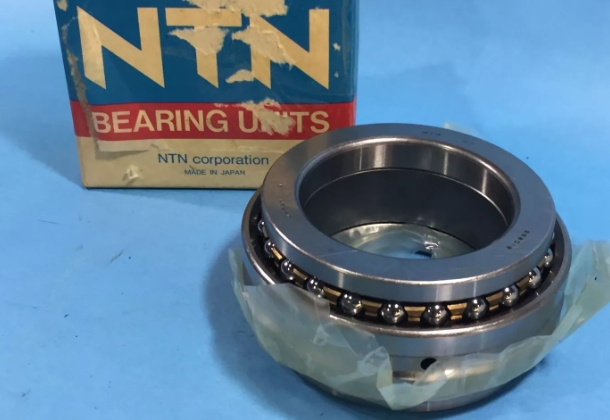

NTN 562022/GNP4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑（小徑型） d | 110 |
| 軸承內徑（大徑型） d | 114 |
| 軸承外徑 D | 170 |
| 軸承總厚度 T1 | 72 |
| 軸承外圈厚度 C | 36 |
| 倒角半徑 rs.min | 2 |
| 倒角半徑 r1s.min | 1 |
| 參考尺寸 (mm) | |
| 外圈外徑 J | 150 |
| 滾珠圈外徑 Ew | 155 |
| 油槽寬度 Wo | 12 |
| 油孔直徑 do | 6 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 133 |
| 外圈內徑 Db.max | 162 |
| 倒角半徑 ras.max | 2 |
| 倒角半徑 r1as.max | 1 |
| 基本額定載荷（kN） | |
| 額定動載荷 Ca | 96 |
| 額定靜載荷 Coa | 315 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Ca | 9750 |
| 額定靜載荷 Coa | 32500 |
| 極限轉速（r/min） | |
| 脂潤滑 | 2700 |
| 油潤滑 | 3600 |
| 其他參數 | |
| 單列參考重量（小徑型） | 5.35 kg |
| 單列參考重量（大徑型） | 4.9 kg |
