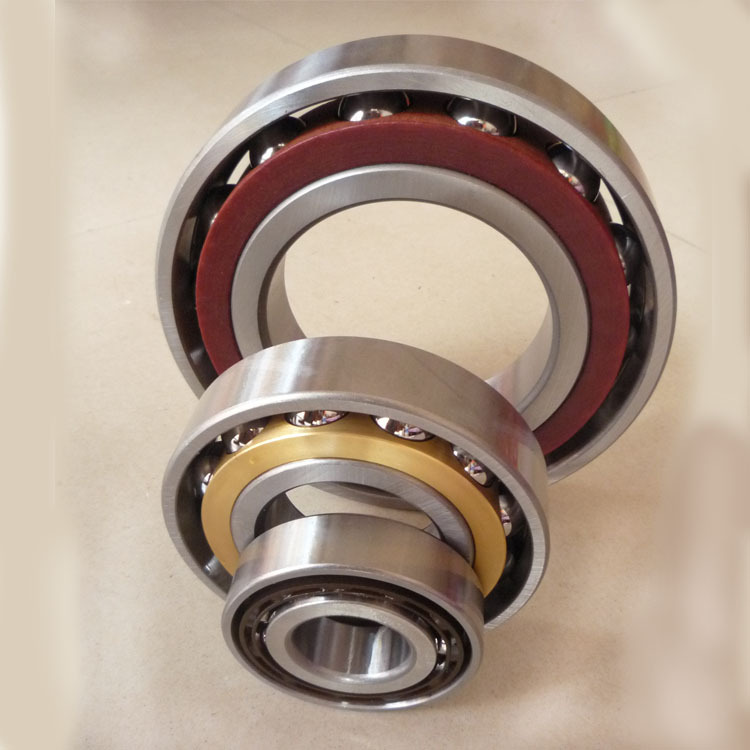

機床主軸用角接觸球軸承一般分為開式和帶密封圈兩種，分別如下：



一、開式



（1）標準角接觸球軸承（78、79、70、72型）

標準角接觸球軸承系列有78，79，70，72型四種。 79，70型通過優化內部結構處理，成為具有高速、溫升幅度低的特點。接觸角有15度（C）、25度（AD）、30度（無代號）三種，25度和30度專為79U和70U設定的。此軸承的精度在JIS5級以上，具有高速、高剛性和高載荷容量規格的特點。在此種類型的產品中也有使用陶瓷球的軸承。



（2）高速角接觸球軸承（HSE型）

在高速角接觸球軸承系列中有HSE9和HSE0兩種。其主要尺寸與JIS尺寸系列（9、0）相符，接觸角為15度（C）、 20度（無代號）、25度（AD）3種。此軸承的精度在JIS5級以上，與標準角接觸球軸承相比，其球徑小，著重于高速性。另外，通過對內圈外徑和外圈內徑的一側進行倒角，使油氣潤滑中的油流動性得到了增強的同時，采用了特殊材料并進行了表面改質，大大提高了軸承的耐磨性和耐燒結性。在此類型的軸承中有鋼球和陶瓷球兩種滾珠。



（3）放入超高速陶瓷球的角接觸球軸承（HSF型）

放入超高速陶瓷球的角接觸球軸承的HSF0型產品使用了比HSE0C型產品球徑還小的陶瓷球，以在確保剛性的同時還可減小溫升幅度。另外，考慮到利用離心力的作用，進行旋轉時，會使接觸角發生變化，故采用25度作為接觸角。

通過這種措施，在以往只能在噴射潤滑狀態下運轉的區域可采用油氣潤滑進行運轉。



（4）環保型油氣潤滑角接觸球軸承（HSL、HSFL型）

環保型油氣潤滑角接觸球軸承HSL和HSFL型是使HSE型或HSF型的內圈外徑部（鎖口）的角度處于合適角度，并設有圓周溝槽，同時采用了環保型噴嘴的油氣潤滑專用角接觸球軸承。在保持HSE或HSF型的髙速性的同時，還可降低噪音，減少空氣使用量和油量的省能源型產品。此型號的軸承精度在JIS5級以上，HSL型的接觸角有20度（無代號）和25度（AD）3種，HSFL型只有25度的1種，他們需要與專用環境要求型噴嘴組合使用。



（5）外圈帶給油孔的油氣潤滑高速角接觸球軸承（HSEW型）

外圈帶給油孔的油氣潤滑高速角接觸球軸承HSEW型是 在HSE型的外圈上設計了給油孔，專門用于油氣潤滑的高速角接觸球軸承。由于無需在墊圈上加工噴嘴孔，因此縮短了墊圈寬度，這不僅有助于主軸的緊湊化，而且還通過配置在工具前端的軸承用于提髙剛性。另外，直接從外圈給油的方式提髙了潤滑可靠性，減少了空氣流量和給油量。該系列軸承精度在JIS5級以上，分為接觸角20度（無代號）和25度（AD）兩大類。



二、帶密封圈



（1）脂潤滑密封型標準角接觸球軸承（79 LLB/70 LLB型）

脂潤滑密封型標準角接觸球軸承79 LLB/ 70 LLB型，是在原有79和7G型的尺寸基礎上，在軸承兩端安裝非接觸橡膠密封，并使內部結構優化的同時，封裝了特殊潤滑脂，實現了高速、長壽和環保的產品。其接觸角有15度（接觸角代號CD）和25度（接觸角代號AD）兩種，精度為特殊精度P42（尺寸精度JIS4級，旋轉精度 JIS2級）。由于事先在內部封裝潤滑脂，不需清洗，因此，使用簡單且環保。該類軸承有鋼球和陶瓷球兩種滾珠。



（2）脂潤滑密封型高速角接觸球軸承（BNS LLB型）

脂潤滑密封型髙速角接觸球軸承BNS LLB型產品，是在原有HSE型的尺寸基礎上，在軸承兩端安裝非接觸橡膠密封，并使內部結構最優化的同時，封裝了特殊潤滑脂， 實現了高速、溫升幅度低、長壽和環保的產品。其接觸角有15度（接觸角代號C）、20度(無代號）和25度（接觸角代號AD）三種，精度在JIS4級以上。滾道圈采用特殊材料，并實施表面改質，耐磨性和耐燒結性得到大幅提髙。由于事先在內部封裝有潤滑脂，不需清洗，因此，使用簡單且環保。該類軸承有鋼球和陶瓷球兩種滾珠。



三、公稱代號說明

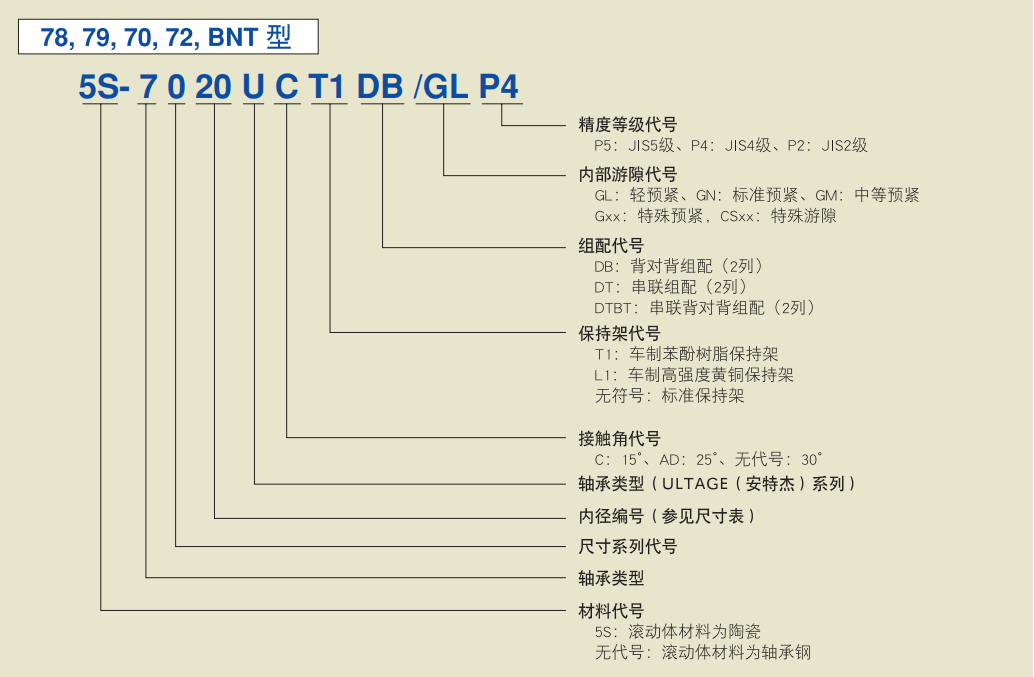

（1）78，79，70，72，BNT型

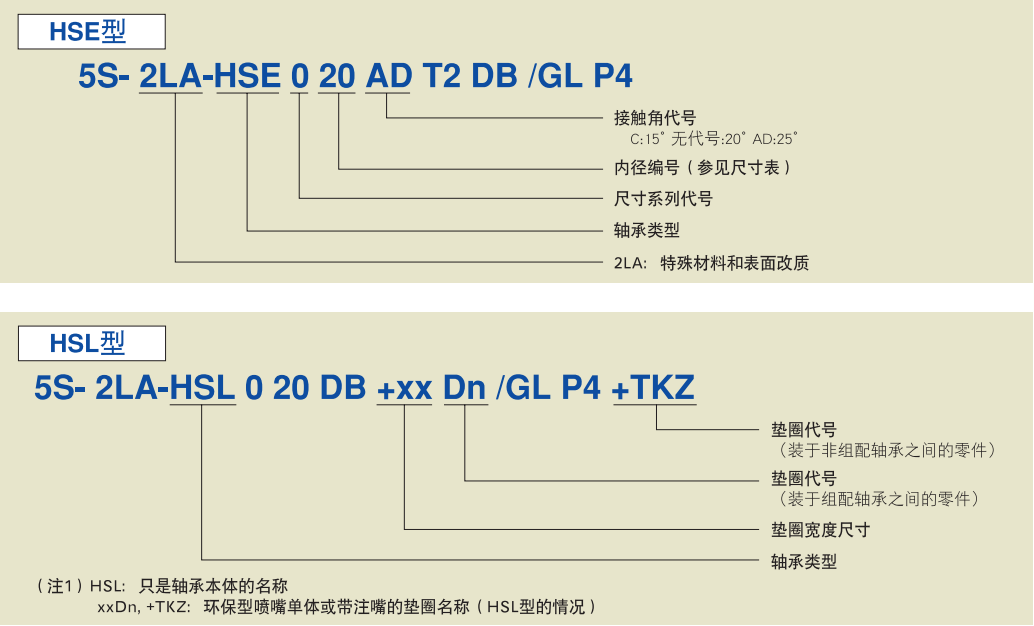

（2）HSE型、HSL型



（3）HSEW型、79LLB/70LLB型、BNS型
