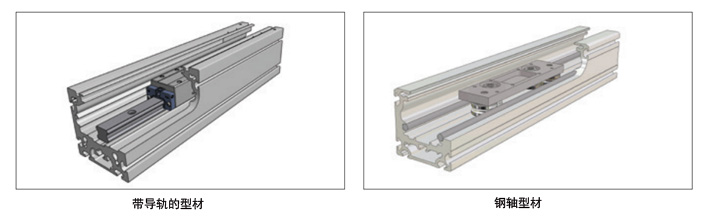

如果是直線導軌，則底座輪廓固定導軌；如果是履帶支重輪導軌，則底座輪廓固定鋼軸。導軌用螺釘固定在型材上（如下圖），鋼軸壓入型材中。除少數例外，基本型材為陽極氧化鋁型材。AXBG系列的線性軸以及AXS和AXLT系列的特殊設計基于鋼型材。基礎輪廓在很大程度上決定了線性軸的剛度。

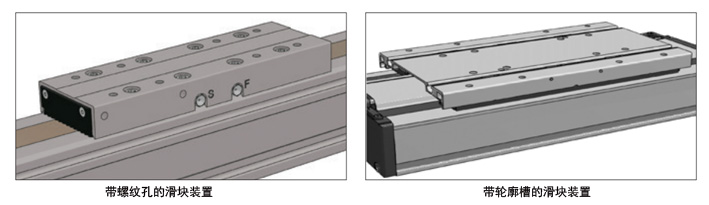

滑塊單元是一個復雜的組件組，通常由鋁型材或鋁組件組成。機架或履帶支重輪安裝在滑塊裝置上。滑塊單元還將驅動元件與直線軸的導向元件連接。滑塊裝置的頂部有螺紋孔或輪廓槽（如下圖），用于固定客戶的延伸部分。
根據系列的不同，各種密封元件和蓋條偏轉系統可以集成到滑塊單元中。

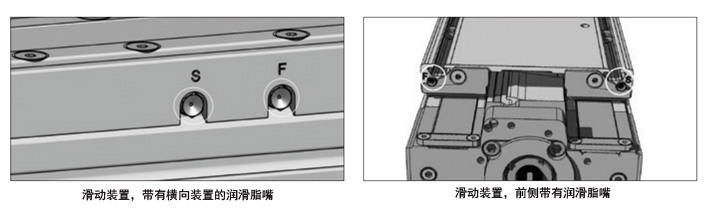

滑塊裝置還包含易于接近的服務點，用于潤滑導向系統和驅動元件（如下圖）。
NTN-SNR-Linear Axis的產品范圍提供了多種好處：
·在幾乎所有工業領域，從微型軸到重載軸的全套產品都有多種用途
·不同的驅動和引導系統可組合；
·高負載能力；
·高速；
·優化了常用尺寸的鋁型材；
·滑塊的標準槽；
·獨家使用高質量組件；
·包括所有連接元件的線性軸的靈活組合；
·驅動組件的各種附件；
·交付預加工單元和完整組裝的多軸系統；
·此外，緊湊的設計和清晰的形式滿足技術標準，并提供高可靠性；
·廣泛的連接元件和附件。
