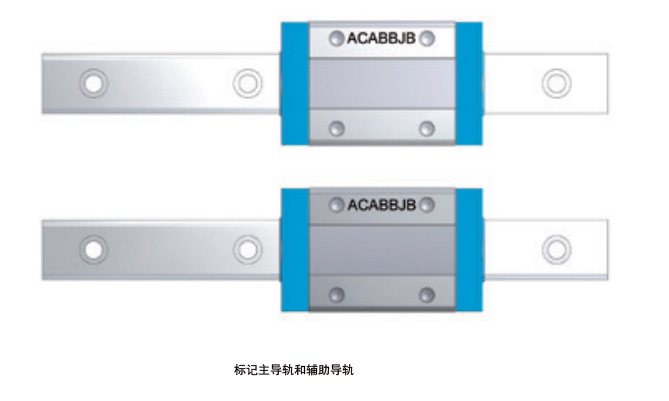

在使用安裝在一個平面（主導軌和輔助導軌）上的精度等級為P及以上的線性導軌時，所有機架均標有相同的生產代碼（如下圖）。

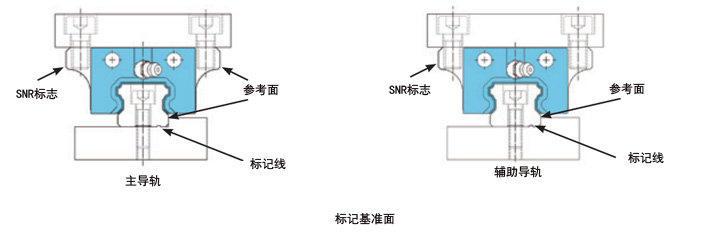

為了在相鄰的施工車廂和導軌中準確定位，它們分別有一個加工過的基準面。托架的基準面位于SNR徽標/生產代碼的對面。導軌的基準面由底部的窄標記線標記。當正確安裝在同一方向上時，兩個參考表面都會顯示。（如下圖）。

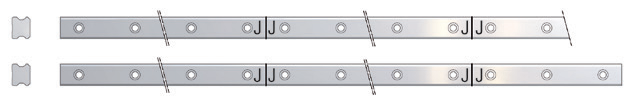

直線導軌為一件式，標準長度約為4000 mm。較長的線性導軌分為多個帶接頭的部分。在鋼軌端部（如下圖）用“J”標記接頭，鋼軌段可以自由組合。
直線導軌的識別



直線導軌的排列
以下示例顯示了實際應用中最常用的線性導軌的一些基本布置（如下圖）。



整個系統中線性導軌和機架的數量對裝置的剛度、額定負載能力和尺寸有影響。線性導軌的布置也決定了對安裝表面精度的要求。直線導軌的實際布置在很大程度上取決于應用，因此可能會相應變化。
