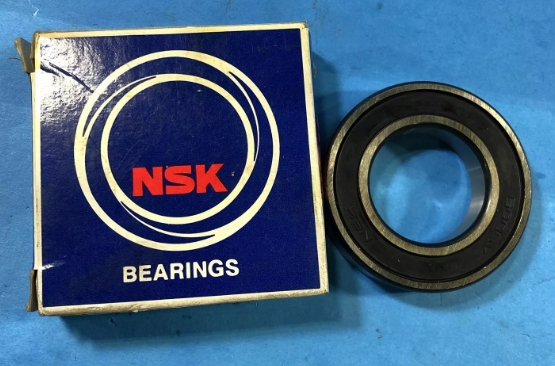

NSK 6022TCG12P4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 110 |
| 軸承外徑 D | 170 |
| 軸承厚度 B | 28 |
| 倒角半徑 r.min | 2 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 119 |
| 內圈擋肩 da.max | 124.5 |
| 外圈擋肩 Da.max | 161 |
| 倒角半徑 ra.max | 2 |
| 卡環擋肩 Dx.min | 185 |
| 卡槽擋肩 Cy.max | 6.4 |
| 卡環、卡槽尺寸 (mm) | |
| 卡槽邊距 a.max | 3.71 |
| 卡槽直徑 b.min | 3.5 |
| 槽底內徑 D1.max | 163.65 |
| 槽底倒角半徑 r0.max | 0.6 |
| 卡槽邊倒角半徑 rN.min | 0.5 |
| 卡環外徑 D2.max | 182.9 |
| 卡環厚度 f.max | 3.1 |
| 額定載荷（N） | |
| 額定動載荷 Cr | 85000 |
| 額定靜載荷 Cor | 73000 |
| 額定載荷（kgf） | |
| 額定動載荷 Cr | 8650 |
| 額定靜載荷 Cor | 7450 |
| 極限轉速（r/min） | |
| 脂潤滑（開式/Z/ZZ/V/VV） | 3800 |
| 脂潤滑（D/DD/DU/DDU） | 2200 |
| 油潤滑（開式/Z） | 4500 |
| 其他參數 | |
| 計算系數 fo | 15.5 |
| 參考重量 | 1.94 kg |
