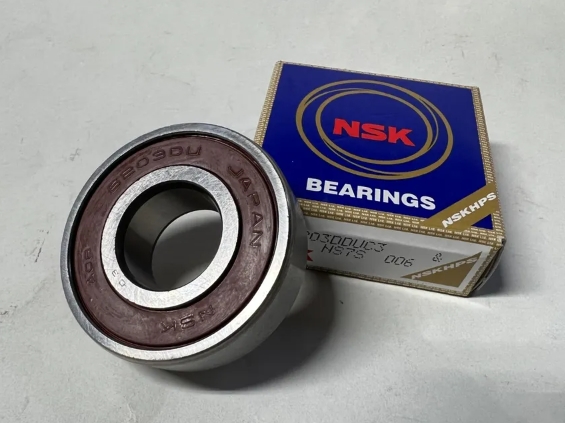

NSK 6203T1XLDDUC4E** BH EEML 6軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 40 |
| 軸承厚度 B | 12 |
| 倒角半徑 r.min | 0.6 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 21 |
| 內圈擋肩 da.max | 23.5 |
| 外圈擋肩 Da.max | 36 |
| 倒角半徑 ra.max | 0.6 |
| 卡環擋肩 Dx.min | 45.5 |
| 卡槽擋肩 Cy.max | 2.9 |
| 卡環、卡槽尺寸 (mm) | |
| 卡槽邊距 a.max | 2.06 |
| 卡槽直徑 b.min | 1.35 |
| 槽底內徑 D1.max | 38.1 |
| 槽底倒角半徑 r0.max | 0.4 |
| 卡槽邊倒角半徑 rN.min | 0.5 |
| 卡環外徑 D2.max | 44.6 |
| 卡環厚度 f.max | 1.12 |
| 額定載荷（N） | |
| 額定動載荷 Cr | 9550 |
| 額定靜載荷 Cor | 4800 |
| 額定載荷 | |
| 額定動載荷 Cr | 975 |
| 額定靜載荷 Cor | 490 |
| 極限轉速（r/min） | |
| 脂潤滑（開式/Z/ZZ/V/VV） | 17000 |
| 脂潤滑（D/DD/DU/DDU） | 12000 |
| 油潤滑（開式/Z） | 20000 |
| 其他參數 | |
| 計算系數 fo | 13.2 |
| 參考重量 | 0.067 kg |
