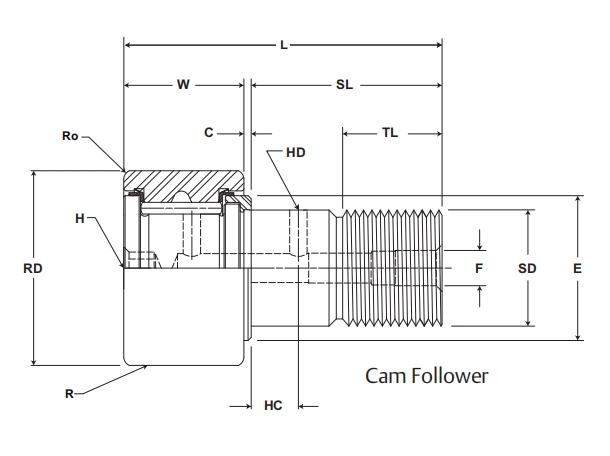

MCGILL CCF1-1/4SB軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 螺栓外徑 RD | 31.75 |
| 螺栓外徑公差 | +0/-0.03 |
| 螺栓寬度 W | 19.05 |
| 螺栓寬度公差 | +0/-0.13 |
| 螺柱外徑 SD | 12.7 |
| 螺柱外徑公差 | +0.03/-0 |
| 螺柱長度 SL | 31.8 |
| 最小螺紋長度 TL | 15.9 |
| 軸承總長度 L | 51.6 |
| 安裝尺寸 (mm) | |
| 端板加長 C | 0.8 |
| 球面外圈半徑 R | 356 |

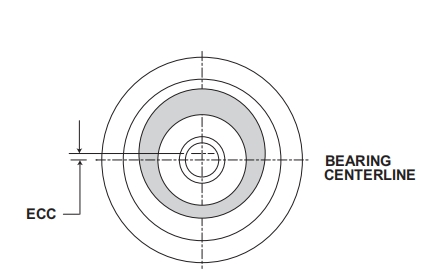

| 偏心尺寸 ECC | 0 |

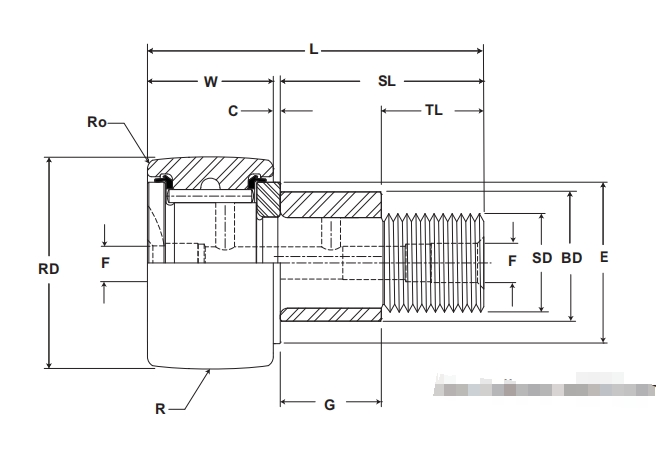

| 偏心尺寸 G | 0 |
| 偏心尺寸 BD | 0 |
| 潤滑孔中心距 HC | 8 |
| 潤滑孔徑 HD | 2 |
| 軸向孔徑 F | 5 |
| 最小凸臺直徑 E | 25 |
| 圓角半徑 Ro | 0 |
| 殼體孔徑 HBD | 12.708 |
| 殼體孔徑公差 | +0.0005/-0.0008 |
| 重量 | |
| 0.14 | |
| 載荷（N） | |
| 滾輪動載荷 | 17481 |
| 滾輪靜載荷 | 18904 |
| 其他參數 | |
| 螺紋類型 | 1/2-20 |
| 夾緊力矩 (N·m) | 40 |
| 極限轉速 (脂潤滑) rpm | 3100 |
