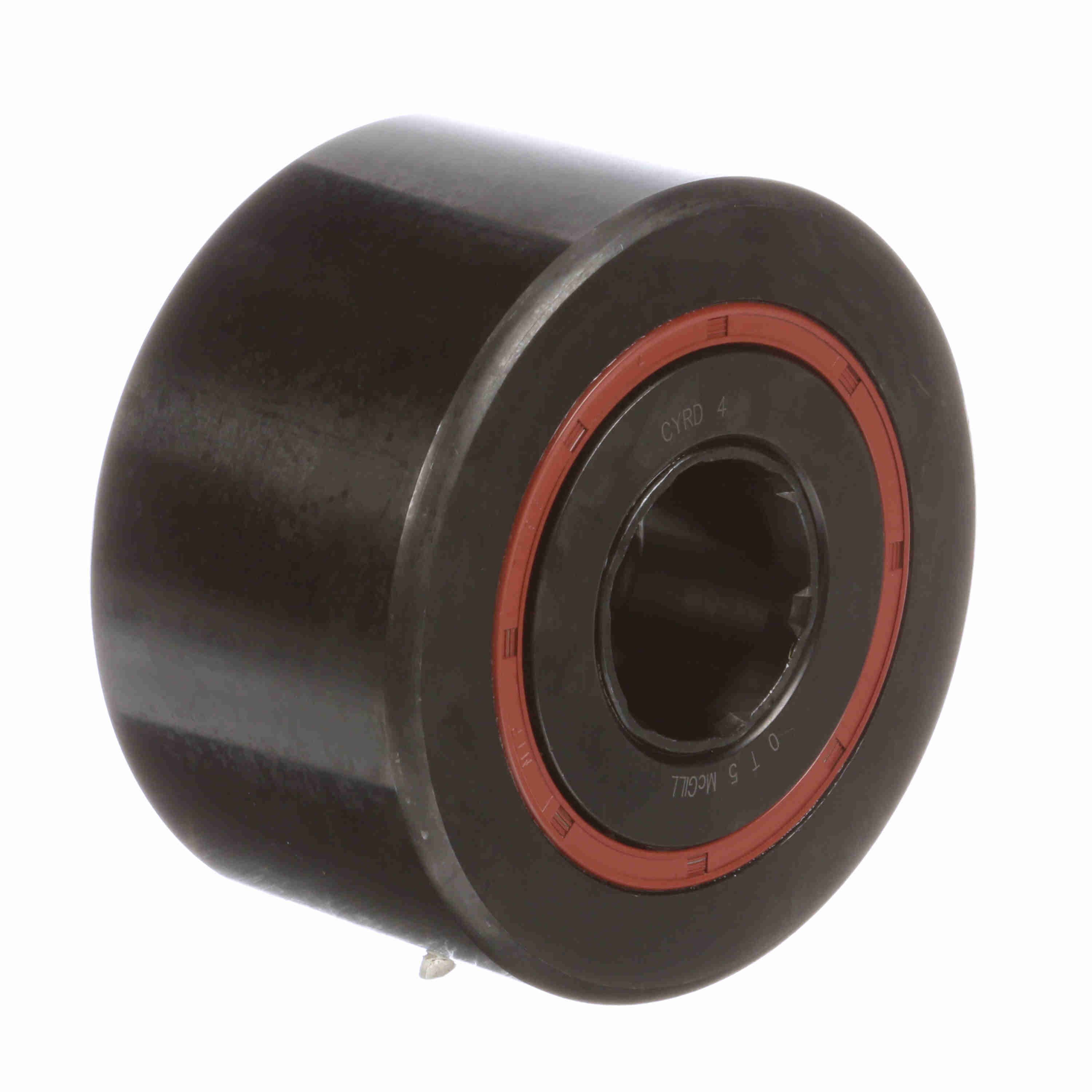

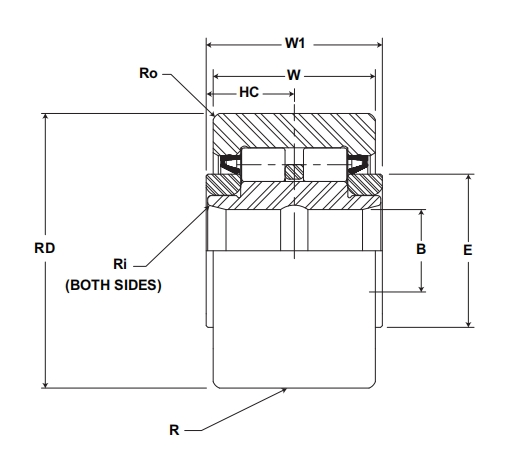

MCGILL CYRD4軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 4 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 2.25 |
| 滾輪寬度公差 | +0/-0.001 |
| 滾輪內徑 SD | 1.25 |
| 滾輪內徑公差 | +0.0001/-0.0005 |
| 滾輪內徑寬度 W1 | 2.3125 |
| 滾輪內徑寬度公差 | +0.005/-0.01 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 孔中心距 HC | 0.75 |
| 最小凸臺直徑 E | 2.8 |
| 內圈圓角半徑 Ri | 0.1 |
| 外圈圓角半徑 Ro | 0.13 |
| 推薦軸直徑 (mm) | |
| 推配合 PF | 1.2494 |
| 推配合公差 PFT | ±0.0002 |
| 緊配合 PF | 1.2502 |
| 緊配合公差 PFT | ±0.0002 |
| 壓配合 PF | 1.2506 |
| 壓配合公差 PFT | ±0.0002 |
| 重量 | |
| 6.57 | |
| 載荷 | |
| 滾輪動載荷 | 32500 |
| 滾輪靜載荷 | 22800 |
