MCGILL MR10SS+MI6軸承尺寸、參數(shù)與圖紙

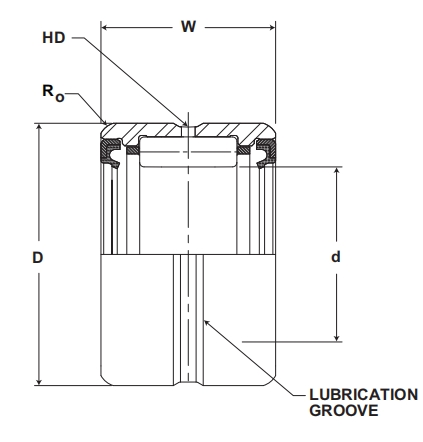

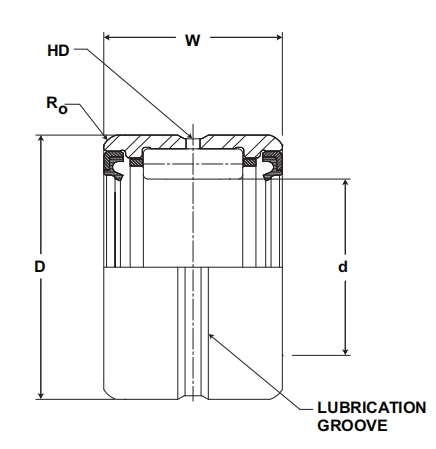

| 基本尺寸 (in) | |
| 外圈帶保持架組件內徑 d | 0.625 |
| 外圈帶保持架組件內徑公差 | +0/-0.0005 |
| 外徑 D | 1.125 |
| 外徑公差 | +0/-0.0005 |
| 外圈帶保持架組件厚度 W | 1 |
| 外圈帶保持架組件厚度公差 | +0/-.005 |

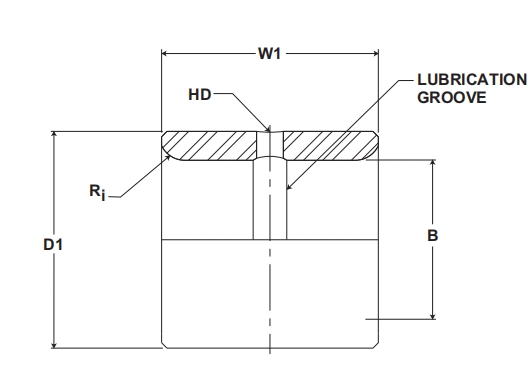

| 內圈內徑 B | 0.375 |
| 內圈內徑公差 | +0/-0.0004 |
| 內圈外徑 D1 | 0.6245 |
| 內圈外徑公差 | +0/-0.0004 |
| 內圈厚度 W | 1.01 |
| 內圈厚度公差 | +0/-.005 |
| 安裝尺寸 (in) | |
| 旋轉外殼孔徑 | 1.1247 |
| 固定外殼孔徑 | 1.1257 |
| 外殼孔徑公差 | +0/-0.0005 |
| 外圈潤滑孔徑 HD | 0.08 |
| 外圈倒角半徑 Ro | 0.03 |
| 內圈潤滑孔徑 HD | 0.09 |
| 內圈倒角半徑 Ri | 0.25 |
| 推薦軸直徑（旋轉軸） | 0.3755 |
| 推薦軸直徑（固定軸） | 0.3747 |
| 重量（lb） | |
| Array | |
| 載荷（lb） | |
| 基本動載荷 | 4320 |
| 基本靜載荷 | 4300 |
| 其他參數(shù) | |
| 極限轉速 (脂潤滑) rpm | 6100 |
