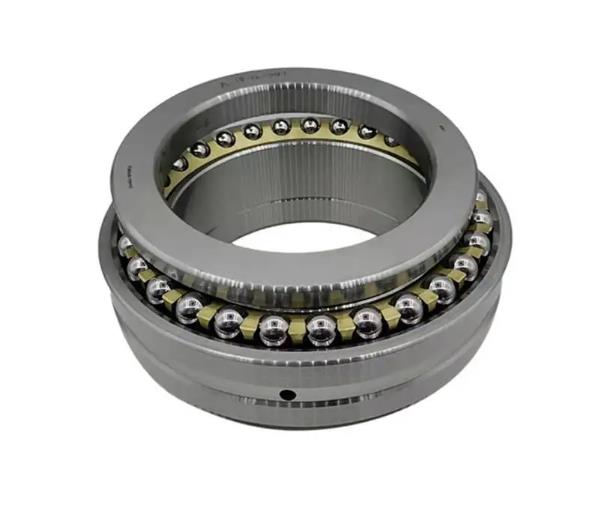

NSK 100TAC29FME1DBCP5P01 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 100 |
| 總厚度 | T | 48 |
| 外圈厚度 | C | 24 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da | 117 | |
| Da | 134 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 油槽寬 | W | 10 |
| 切口寬 | L | 4 |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 51.5 |
| 基本額定靜載荷 | Coa | 171 |
| 極限軸向載荷 | 26.8 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 輕（L）預緊 | 3230 | |
| 油潤滑 - 輕（L）預緊 | 3570 | |
| 脂潤滑 - 輕（L）預緊（連續安全運行） | 2059.125 | |
| 油潤滑 - 輕（L）預緊（連續安全運行） | 2275.875 | |
| 其他參數 | ||
| 接觸角（度） | 50 | |
| 油孔數 | m | 4 |
| 質量（kg）（參考值） | 0.917 | |
| 計算結果 | ||
| 預緊力（N） | 3840 | |
| 軸向剛度（N/μm） | 1418 | |
