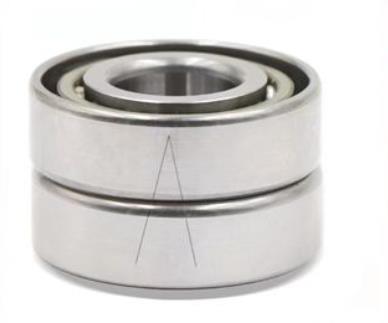

NSK 70BNR19HTDUELP4Y S軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 70 |
| 外徑 | D | 100 |
| 厚度 | B | 16 |
| 作用點位置 | a | 21.8 |
| BN | 3.1 | |
| SN | 9.3 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 76 | |
| Da max | 94 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 21.3 |
| 基本額定靜載荷 | Cor | 18.1 |
| 極限軸向載荷 | 17.1 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 21200 | |
| 油潤滑 - 單列、無預緊 | 33000 | |
| 脂潤滑 - 雙列、EL預緊 | 18020 | |
| 脂潤滑 - 雙列、EL預緊（連續安全運行） | 13515 | |
| 油潤滑 - 雙列、EL預緊 | 28050 | |
| 油潤滑 - 雙列、EL預緊（連續安全運行） | 21037.5 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.8 |
| 質量（參考值） | 0.292 | |
| 計算結果 | ||
| 預緊力（N） | 49 N | |
| 軸向剛度（N/μm） | 57 N/μm | |
| 徑向剛度（N/μm） | 370.5 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
