NTN 22205EMD1C3軸承代號說明
2
2
2
0
5
E
M
D
1
C
3
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
05：內徑：25 mm
EM：EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
05：
內徑：25 mm
EM：
EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 22205EMD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 13000轉/分鐘 |
| 極限轉速-脂潤滑 | 10400轉/分鐘 |
| e | 0.34 |
| Y1 | 2.00 |
| Y2 | 2.98 |
| Y0 | 1.96 |
| 系列 | 222 |
| 徑向游隙 | C3 |
| 外圈矯正 | 重新潤滑 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 10400 lbf 46100 N 46.10 kN |
| 基本額定動載荷 | 12900 lbf 57300 N 57.30 kN |
| 附件 | 開式 |
| 重量 | 0.381 lb 0.173 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22205EMD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，222系列 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.0472 in 52.000 mm |
| B | 0.7087 in 18.000 mm |
| d1 | 1.1811 in 30.000 mm |
| D1 | 1.8110 in 46.000 mm |
| r | 0.0394 in 1.000 mm |
| W0 | 0.1181 in 3.000 mm |
| d0 | 0.0591 in 1.500 mm |
| da min | 1.1811 in 30.000 mm |
| Da max | 1.8110 in 46.000 mm |
| ras max | 0.0394 in 1.000 mm |

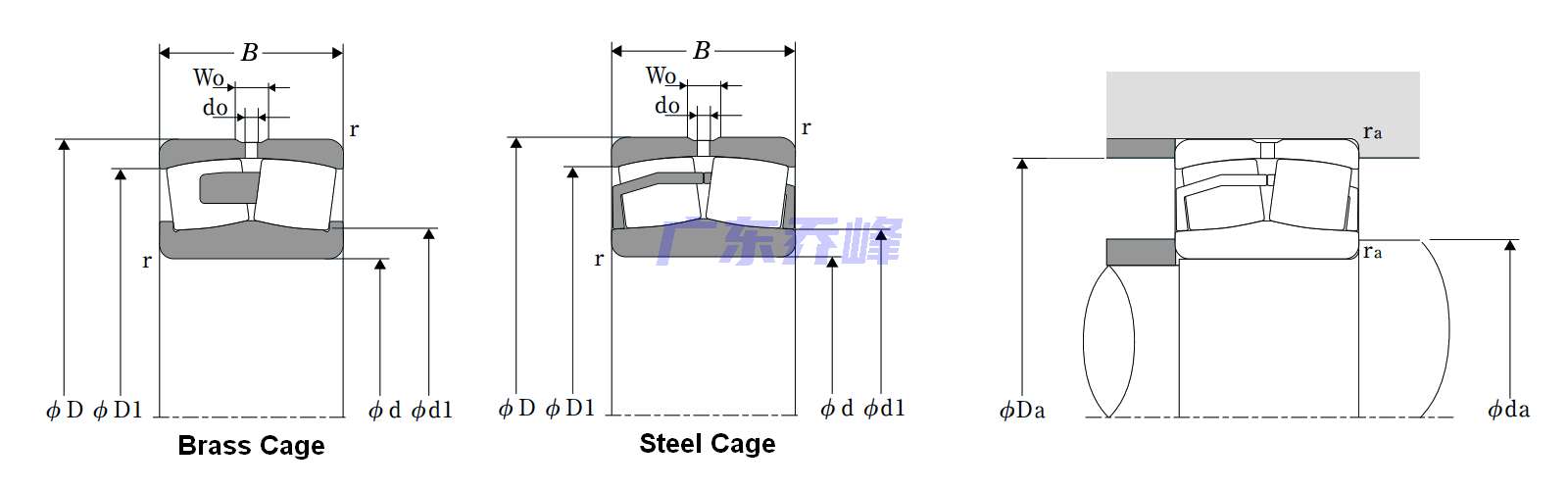

NTN 22205EMD1C3軸承尺寸圖
