NTN 22318EAB33J30軸承代號說明
2
2
3
1
8
E
A
B
3
3
J
3
0
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
18：內徑：90 mm
EA：EA型，帶壓制鋼保持架，高載荷
B33：不明后綴
J30：C3游隙，正常精度
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
18：
內徑：90 mm
EA：
EA型，帶壓制鋼保持架，高載荷
B33：
不明后綴
J30：
C3游隙，正常精度
NTN 22318EAB33J30軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 極限轉速-油潤滑 | 3000轉/分鐘 |
| 極限轉速-脂潤滑 | 2500轉/分鐘 |
| e | 0.33 |
| Y1 | 2.06 |
| Y2 | 3.06 |
| Y0 | 2.01 |
| 系列 | 223 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 147000 lbf 652000 N 652.00 kN |
| 基本額定動載荷 | 150000 lbf 668000 N 668.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22318EAB33J30軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，223系列 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 7.4803 in 190.000 mm |
| B | 2.5197 in 64.000 mm |
| d1 | 4.3307 in 110.000 mm |
| D1 | 6.5354 in 166.000 mm |
| r | 0.1181 in 3.000 mm |
| da min | 4.0945 in 104.000 mm |
| Da max | 6.9291 in 176.000 mm |
| ras max | 0.1181 in 3.000 mm |

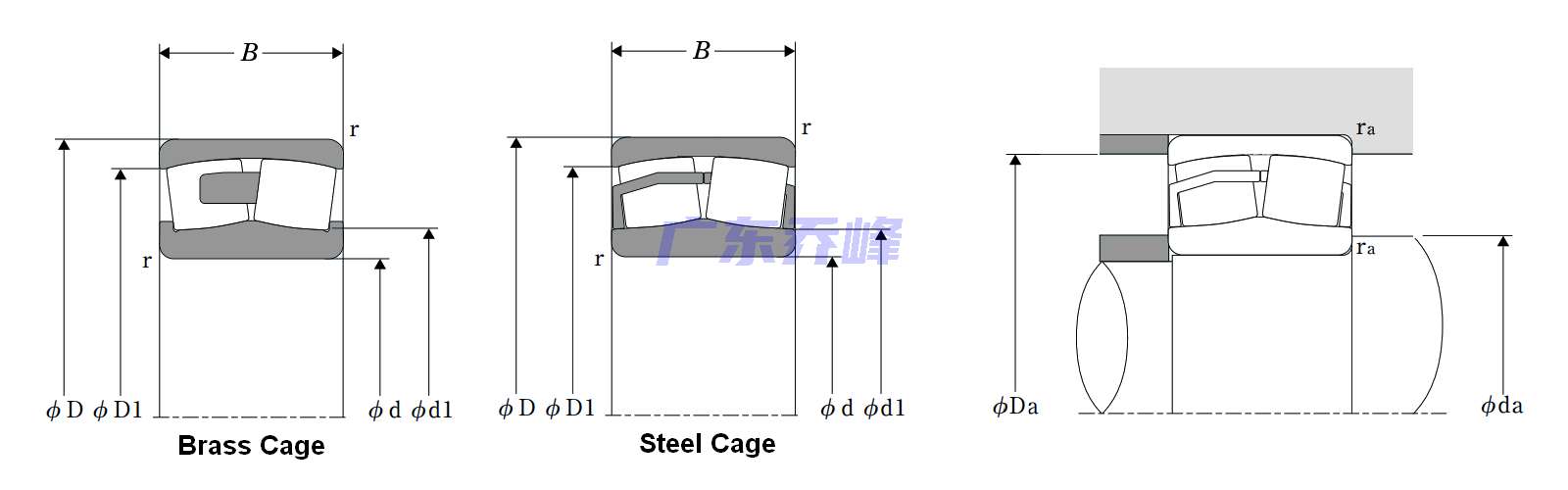

NTN 22318EAB33J30軸承尺寸圖
