NTN 239/530L1KC3PX50軸承代號說明
2
3
9
/
5
3
0
L
1
K
C
3
P
X
5
0
2：調心滾子軸承
3：寬度尺寸系列：3系列
9：外徑尺寸系列：9系列
/：分隔符
530：內徑：530 mm
L1：機加工厚實黃銅保持架
K：錐孔，錐角 1:12
C3：C3游隙
PX50：內/外圈 P5 級旋轉精度
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
9：
外徑尺寸系列：9系列
/：
分隔符
530：
內徑：530 mm
L1：
機加工厚實黃銅保持架
K：
錐孔，錐角 1:12
C3：
C3游隙
PX50：
內/外圈 P5 級旋轉精度
NTN 239/530L1KC3PX50軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 520轉/分鐘 |
| 極限轉速-脂潤滑 | 400轉/分鐘 |
| e | 0.17 |
| Y1 | 3.94 |
| Y2 | 5.87 |
| Y0 | 3.86 |
| 系列 | 239 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | 特殊公差 |
| 錐角 | 1:12 |
| 基本額定靜載荷 | 1450000 lbf 6450000 N 6450.00 kN |
| 基本額定動載荷 | 595000 lbf 2640000 N 2640.00 kN |
| 附件 | 開式 |
| 重量 | 335.102 lb 152.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 239/530L1KC3PX50軸承尺寸規格
| 調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 20.8661 in 530.000 mm |
| D | 27.9528 in 710.000 mm |
| B | 5.3543 in 136.000 mm |
| r | 0.1969 in 5.000 mm |
| da min | 21.7323 in 552.000 mm |
| Da max | 27.0866 in 688.000 mm |
| ras max | 0.1575 in 4.000 mm |

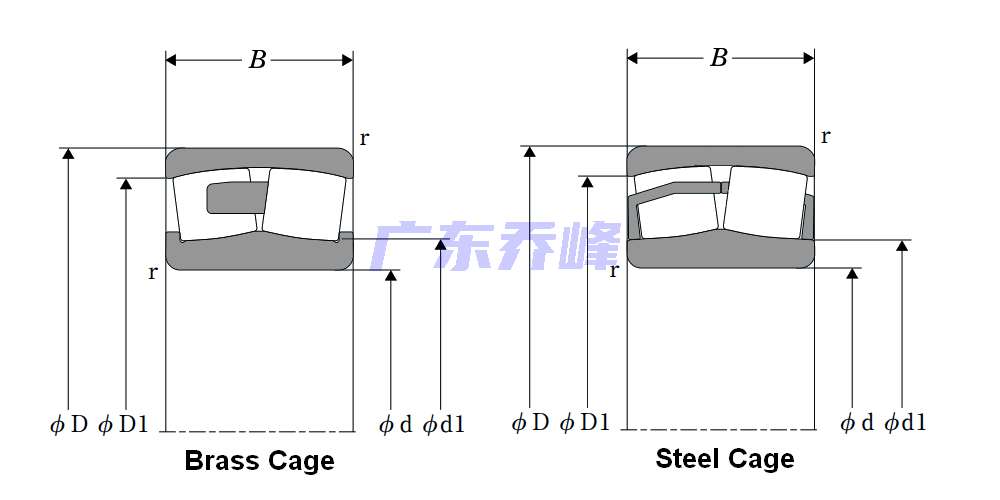

NTN 239/530L1KC3PX50軸承尺寸圖
