NTN 23968L1D1C3軸承代號說明
2
3
9
6
8
L
1
D
1
C
3
2：調心滾子軸承
3：寬度尺寸系列：3系列
9：外徑尺寸系列：9系列
68：內徑：340 mm
L1：機加工厚實黃銅保持架
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
9：
外徑尺寸系列：9系列
68：
內徑：340 mm
L1：
機加工厚實黃銅保持架
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 23968L1D1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 870轉/分鐘 |
| 極限轉速-脂潤滑 | 650轉/分鐘 |
| e | 0.17 |
| Y1 | 3.91 |
| Y2 | 5.83 |
| Y0 | 3.83 |
| 系列 | 239 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 595000 lbf 2650000 N 2650.00 kN |
| 基本額定動載荷 | 270000 lbf 1200000 N 1200.00 kN |
| 附件 | 開式 |
| 重量 | 105.822 lb 48.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 23968L1D1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，239系列 - 尺寸 | |
| d | 13.3858 in 340.000 mm |
| D | 18.1102 in 460.000 mm |
| B | 3.5433 in 90.000 mm |
| r | 0.1181 in 3.000 mm |
| W0 | 0.5512 in 14.000 mm |
| d0 | 0.3150 in 8.000 mm |
| da min | 13.9370 in 354.000 mm |
| Da max | 17.5591 in 446.000 mm |
| ras max | 0.0984 in 2.500 mm |

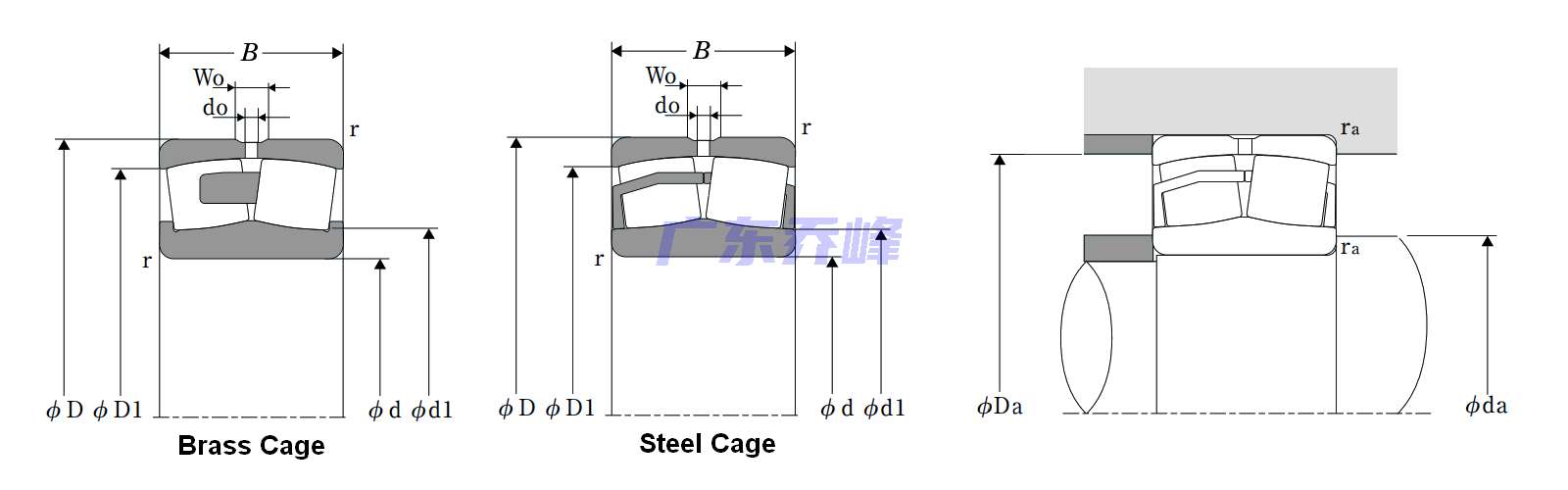

NTN 23968L1D1C3軸承尺寸圖
