NTN 2A-BST40X90-1BDFTP4軸承代號說明
2
A
-
B
S
T
4
0
X
9
0
-
1
B
D
F
T
P
4
2A-：特殊熱處理
BST：Ball Screw Support，即滾珠絲杠支撐
40：公稱內徑：40 mm
X：分隔符
90：外徑：90 mm
-1B：標準預緊
DFT：三列配對 \ / /
P4：P4級精度
2A-：
特殊熱處理
BST：
Ball Screw Support，即滾珠絲杠支撐
40：
公稱內徑：40 mm
X：
分隔符
90：
外徑：90 mm
-1B：
標準預緊
DFT：
三列配對 \ / /
P4：
P4級精度
NTN 2A-BST40X90-1BDFTP4軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 基本額定靜載荷 | 58500 lbf 261000 N 261.00 kN |
| 基本額定動載荷 | 21400 lbf 95000 N 95.00 kN |
| 附件 | 開式 |
| 重量 | 8.347 lb 3.786 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2A-BST40X90-1BDFTP4軸承尺寸規格
| 滾珠絲杠用三列推力角接觸球軸承 - DFT配對，開式，兩排承受軸向載荷 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.7874 in 20.000 mm |
| 3B | 2.3622 in 60.000 mm |
| d1 | 2.5512 in 64.800 mm |
| d2 | 2.3268 in 59.100 mm |
| D1 | 2.9606 in 75.200 mm |
| D2 | 3.2126 in 81.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

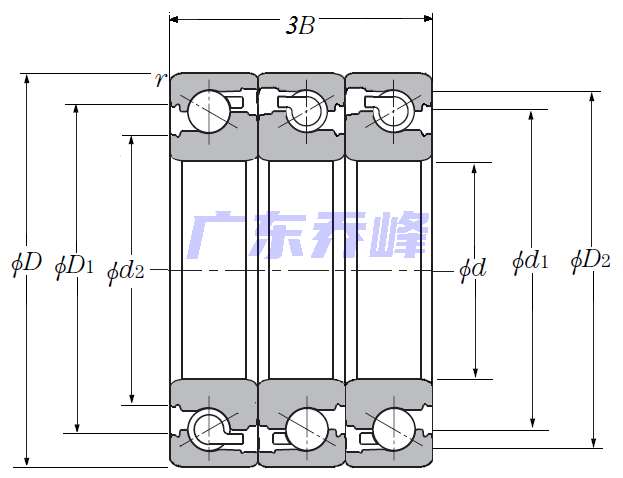

NTN 2A-BST40X90-1BDFTP4軸承尺寸圖
