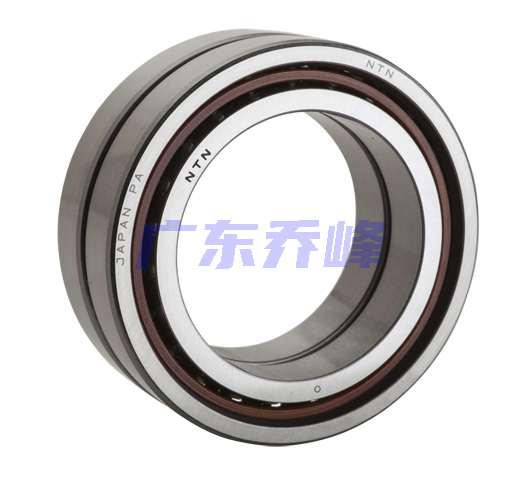

NTN 2LA-HSE014T2DTBT#24軸承代號說明
2
L
A
-
H
S
E
0
1
4
T
2
D
T
B
T
#
2
4
2LA-：改進表面處理的特殊材料
HSE：高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：尺寸系列：10系列
14：內徑：70 mm
T2：模制塑料、尼龍或聚四氟乙烯保持架
DTBT：四列配對 / / \ \
#24：無意義后綴
2LA-：
改進表面處理的特殊材料
HSE：
高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
14：
內徑：70 mm
T2：
模制塑料、尼龍或聚四氟乙烯保持架
DTBT：
四列配對 / / \ \
#24：
無意義后綴
NTN 2LA-HSE014T2DTBT#24軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 精度 | 特殊精度 |
| 結構 | 四列 |
| 徑向游隙 | 特殊游隙 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2LA-HSE014T2DTBT#24軸承尺寸規格
| 高速多列角接觸球軸承 - HSE Ultage系列 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| 4B | 3.1496 in 80.000 mm |
| d1 | 3.3386 in 84.800 mm |
| D1 | 3.7480 in 95.200 mm |
| D2 | 3.9016 in 99.100 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| da min | 3.0315 in 77.000 mm |
| Da max | 4.0551 in 103.000 mm |
| Db max | 4.1535 in 105.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

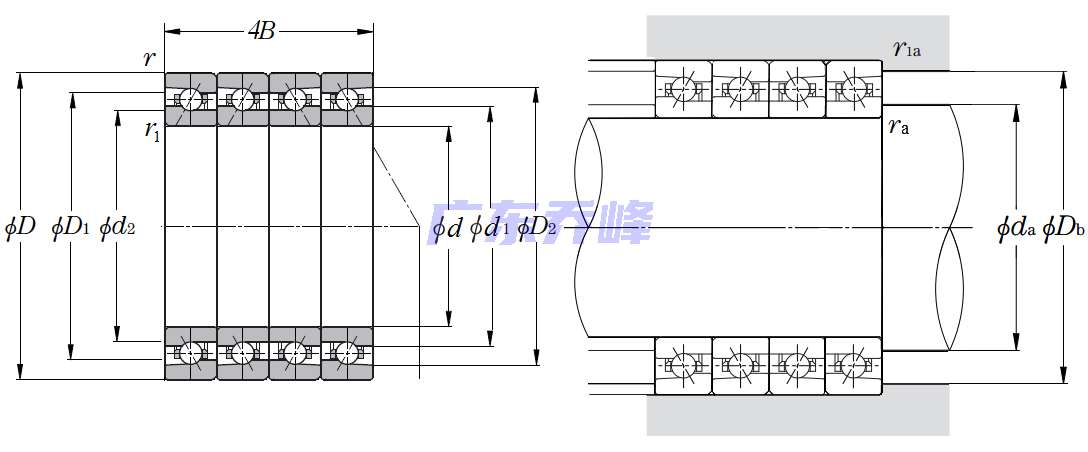

NTN 2LA-HSE014T2DTBT#24軸承尺寸圖
