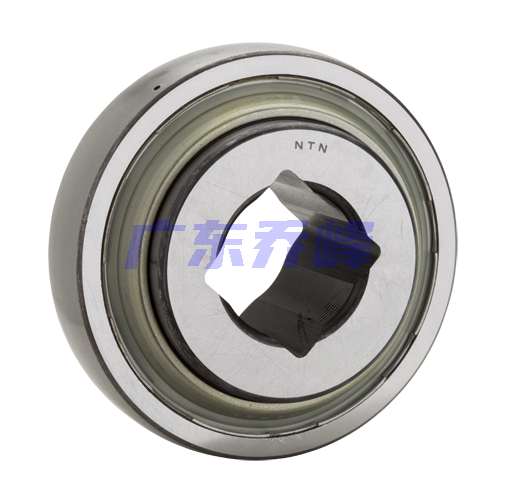

NTN 4AS09-1.1/4軸承代號說明
4
A
S
0
9
-
1
.
1
/
4
4A：重型盤式軸承，4系列
S：球面外圈
09-1.1/4：型號：09-1.1/4
4A：
重型盤式軸承，4系列
S：
球面外圈
09-1.1/4：
型號：09-1.1/4
NTN 4AS09-1.1/4軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 方孔 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 潤滑方式 | 不可再潤滑 |
| 基本額定靜載荷 | 4000 lbf 17800 N 17.80 kN |
| 基本額定動載荷 | 6550 lbf 29100 N 29.10 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 4AS09-1.1/4軸承尺寸規格
| 重型盤式軸承 - 方孔，球面外圈，4系列 - 尺寸 | |
| H | 1.2900 in 32.766 mm |
| D | 3.4385 in 87.338 mm |
| C | 1.1890 in 30.200 mm |
| B | 1.4370 in 36.500 mm |
| d | 1.3701 in 34.800 mm |
| r | 0.0886 in 2.250 mm |
| C1 | 0.6535 in 16.600 mm |
| D -公差 | 0/-0.0010 in 0/-0.025 mm |
| H -公差 | 0.0050/-0.0050 in 0.127/-0.127 mm |
| C -公差 | 0/-0.0047 in 0/-0.120 mm |
| B -公差 | 0/-0.0047 in 0/-0.120 mm |
| 軸徑 | 1.250 in 31.750 mm |

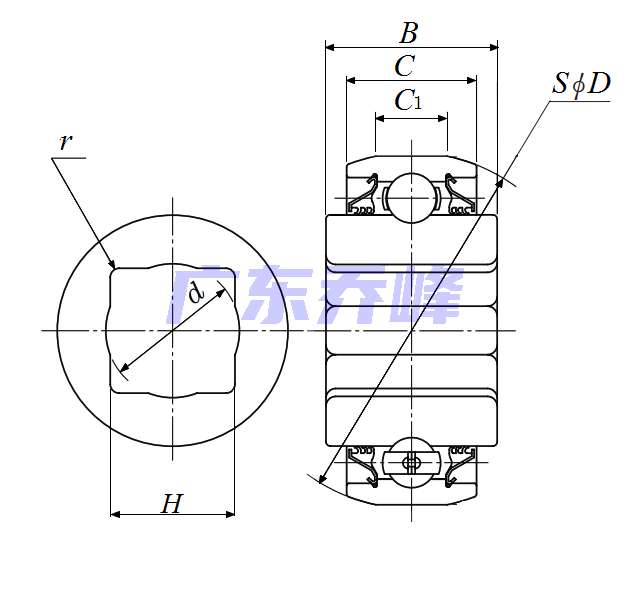

NTN 4AS09-1.1/4軸承尺寸圖
