NTN 5203SNRZZG15軸承代號說明
5
2
0
3
S
N
R
Z
Z
G
1
5
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
03：內徑：17 mm
S：內部設計優化
NRZZ：錯誤代號，正確應為：ZZNR，雙面防塵蓋，帶止動環槽
G15：玻璃纖維增強聚酰胺保持架
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
03：
內徑：17 mm
S：
內部設計優化
NRZZ：
錯誤代號，正確應為：ZZNR，雙面防塵蓋，帶止動環槽
G15：
玻璃纖維增強聚酰胺保持架
NTN 5203SNRZZG15軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 12000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2020 lbf 9000 N 9.00 kN |
| 基本額定動載荷 | 3300 lbf 14600 N 14.60 kN |
| 附件 | 雙面防塵蓋 |
| 重量 | 0.220 lb 0.100 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5203SNRZZG15軸承尺寸規格
| 雙列角接觸球軸承 - 雙面防塵蓋帶止動環 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.5748 in 40.000 mm |
| B | 0.6890 in 17.500 mm |
| A | 0.0748 in 1.900 mm |
| D2 | 1.7559 in 44.600 mm |
| D1 | 1.4902 in 37.850 mm |
| f | 0.0531 in 1.350 mm |
| r | 0.0236 in 0.600 mm |
| a | 0.8031 in 20.400 mm |

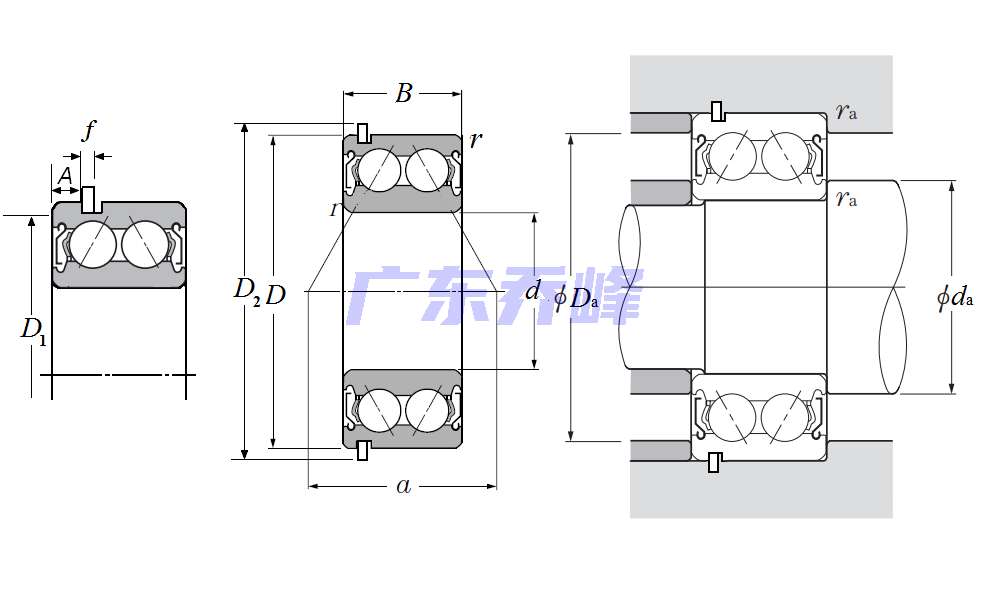

NTN 5203SNRZZG15軸承尺寸圖
