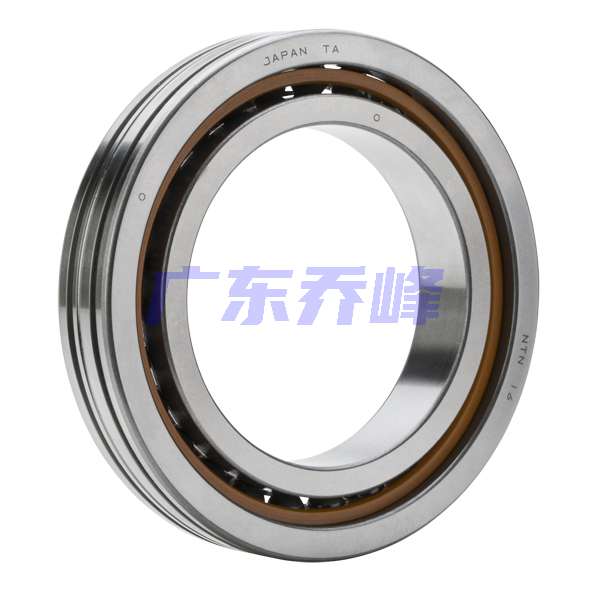

NTN 5S-2LA-HSL921U軸承代號說明
5
S
-
2
L
A
-
H
S
L
9
2
1
U
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSL：環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
9：尺寸系列：19系列
21：內徑：105 mm
U：Ultage 標準
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSL：
環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
9：
尺寸系列：19系列
21：
內徑：105 mm
U：
Ultage 標準
NTN 5S-2LA-HSL921U軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 22500轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 5150 lbf 23000 N 23.00 kN |
| 基本額定動載荷 | 8100 lbf 36000 N 36.00 kN |
| 附件 | 開式 |
| 重量 | 1.587 lb 0.720 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSL921U軸承尺寸規格
| 環保型角接觸球軸承 - HSL Ultage系列 - 尺寸 | |
| d | 4.1339 in 105.000 mm |
| D | 5.7087 in 145.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 4.6772 in 118.800 mm |
| D2 | 5.3386 in 135.600 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| a | 1.2953 in 32.900 mm |
| da min | 4.4094 in 112.000 mm |
| Db max | 5.5315 in 140.500 mm |
| r1as max | 0.0236 in 0.600 mm |
| l min | 0.3543 in 9.000 mm |
| 雙列寬度 | 1.5748 in 40.000 mm |
| 三列寬度 | 2.3622 in 60.000 mm |
| 四列寬度 | 3.1496 in 80.000 mm |

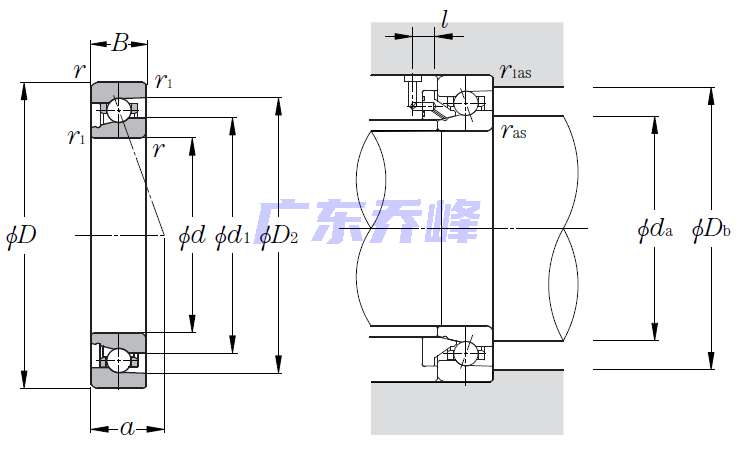

NTN 5S-2LA-HSL921U軸承尺寸圖
