NTN 6009LHC3軸承代號說明
6
0
0
9
L
H
C
3
6：深溝球軸承
0：尺寸系列：10系列
09：內徑：45 mm
LH：單面輕接觸式密封
C3：C3游隙
6：
深溝球軸承
0：
尺寸系列：10系列
09：
內徑：45 mm
LH：
單面輕接觸式密封
C3：
C3游隙
NTN 6009LHC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 11000轉/分鐘 |
| 極限轉速-脂潤滑 | 9200轉/分鐘 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 70.0 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 2590 lbf 15100 N 15.10 kN |
| 基本額定動載荷 | 5210 lbf 23200 N 23.20 kN |
| 附件 | 單面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6009LHC3軸承尺寸規格
| 單列深溝球軸承 - 單面密封（輕接觸橡膠密封） - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.9528 in 75.000 mm |
| B | 0.6299 in 16.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.9685 in 50.000 mm |
| da max | 2.0669 in 52.500 mm |
| Da max | 2.7559 in 70.000 mm |
| ras max | 0.0394 in 1.000 mm |

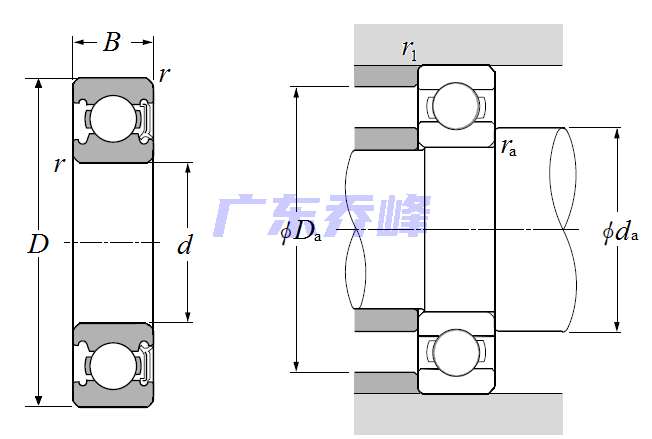

NTN 6009LHC3軸承尺寸圖
