NTN 6220LLUN軸承代號說明
6
2
2
0
L
L
U
N
6：深溝球軸承
2：尺寸系列：02系列
20：內徑：100 mm
LLU：雙面接觸式密封
N：帶止動槽
6：
深溝球軸承
2：
尺寸系列：02系列
20：
內徑：100 mm
LLU：
雙面接觸式密封
N：
帶止動槽
NTN 6220LLUN軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 2300轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 14.4 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 20900 lbf 93000 N 93.00 kN |
| 基本額定動載荷 | 30250 lbf 135000 N 135.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6220LLUN軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（接觸式橡膠密封），帶止動環槽 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.3386 in 34.000 mm |
| D1 | 6.8370 in 173.660 mm |
| a | 0.2240 in 5.690 mm |
| b | 0.1378 in 3.500 mm |
| r | 0.0827 in 2.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 4.3701 in 111.000 mm |
| da max | 4.8031 in 122.000 mm |
| Da max | 6.6535 in 169.000 mm |
| ras max | 0.0787 in 2.000 mm |

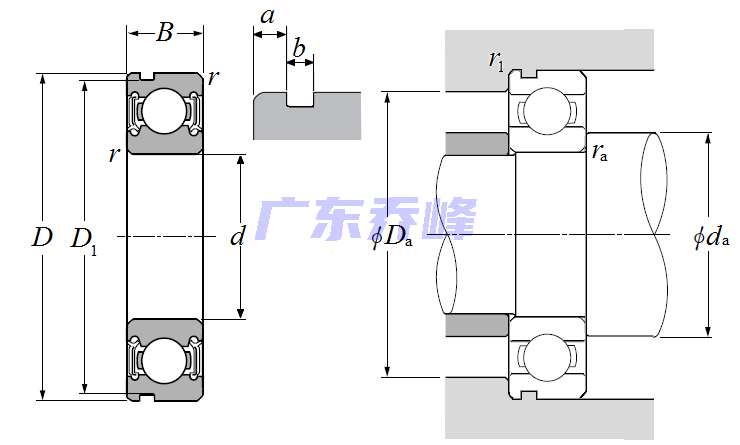

NTN 6220LLUN軸承尺寸圖
