NTN 6309HT200軸承代號說明
6
3
0
9
H
T
2
0
0
6：深溝球軸承
3：尺寸系列：03系列
09：內徑：45 mm
HT200：200 °C 高溫軸承，帶氟化密封件（FKM）或鋼制塵蓋
6：
深溝球軸承
3：
尺寸系列：03系列
09：
內徑：45 mm
HT200：
200 °C 高溫軸承，帶氟化密封件（FKM）或鋼制塵蓋
NTN 6309HT200軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 2000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 氟橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 13.1 |
| 徑向游隙 | C4 |
| 基本額定靜載荷 | 7200 lbf 32000 N 32.00 kN |
| 基本額定動載荷 | 13150 lbf 58500 N 58.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 6309HT200軸承尺寸規格
| 單列深溝球軸承，Topline系列 - 雙面密封 （接觸式氟橡膠密封） - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.9843 in 25.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.0866 in 53.000 mm |
| da max | 2.4213 in 61.500 mm |
| Da max | 3.6220 in 92.000 mm |
| ras max | 0.0591 in 1.500 mm |

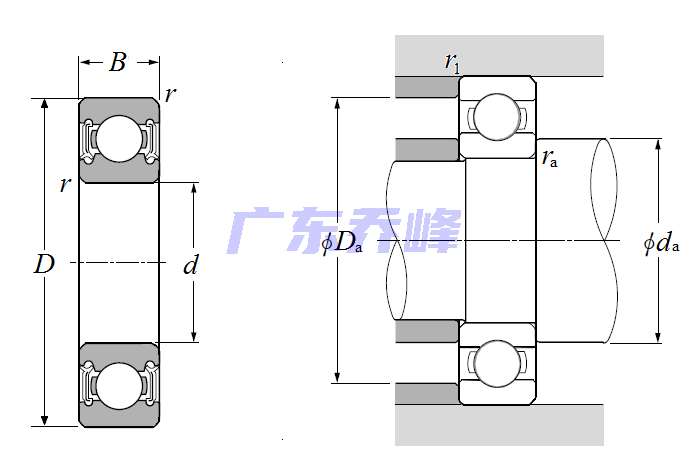

NTN 6309HT200軸承尺寸圖
