NTN 6818LLUNRC3軸承代號說明
6
8
1
8
L
L
U
N
R
C
3
6：深溝球軸承
8：尺寸系列：08系列
18：內徑：90 mm
LLU：雙面接觸式密封
NR：帶止動環和止動槽
C3：C3游隙
6：
深溝球軸承
8：
尺寸系列：08系列
18：
內徑：90 mm
LLU：
雙面接觸式密封
NR：
帶止動環和止動槽
C3：
C3游隙
NTN 6818LLUNRC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 16.1 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 4450 lbf 19700 N 19.70 kN |
| 基本額定動載荷 | 4740 lbf 21100 N 21.10 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6818LLUNRC3軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 4.5276 in 115.000 mm |
| B | 0.5118 in 13.000 mm |
| D1 | 4.4331 in 112.600 mm |
| D2 | 4.7520 in 120.700 mm |
| a | 0.0827 in 2.100 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.7402 in 95.000 mm |
| da max | 3.7795 in 96.000 mm |
| Da max | 4.3307 in 110.000 mm |
| ras max | 0.0394 in 1.000 mm |

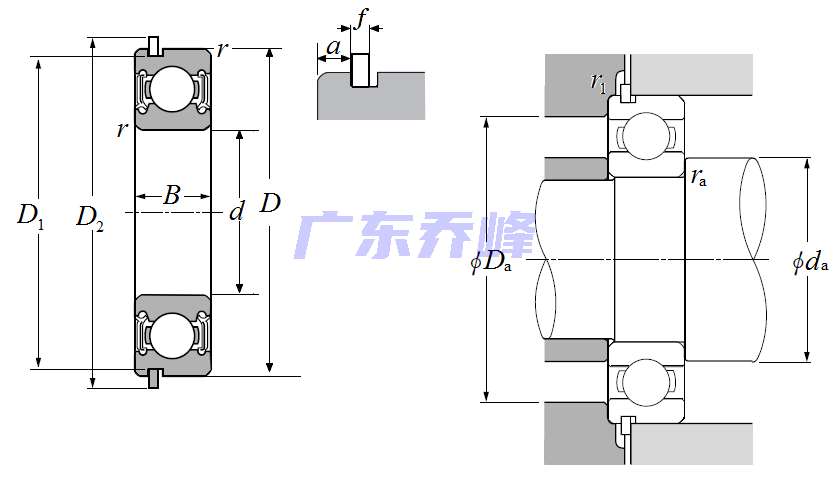

NTN 6818LLUNRC3軸承尺寸圖
