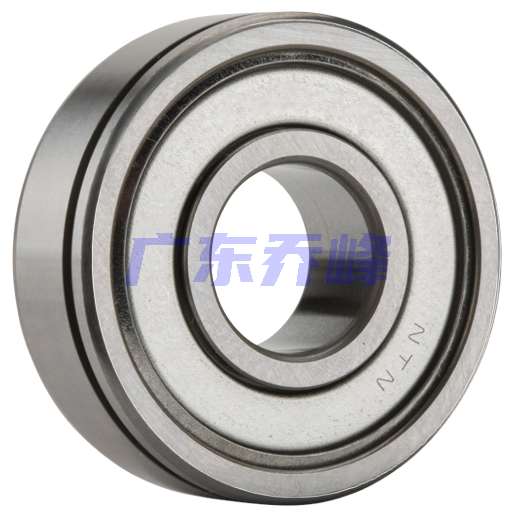

NTN 6915ZNC3軸承代號說明
6
9
1
5
Z
N
C
3
6：深溝球軸承
9：尺寸系列：09系列
15：內徑：75 mm
Z：單面帶防塵蓋
N：帶止動槽
C3：C3游隙
6：
深溝球軸承
9：
尺寸系列：09系列
15：
內徑：75 mm
Z：
單面帶防塵蓋
N：
帶止動槽
C3：
C3游隙
NTN 6915ZNC3軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 7200轉/分鐘 |
| 極限轉速-脂潤滑 | 6100轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 16.5 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 5100 lbf 22600 N 22.60 kN |
| 基本額定動載荷 | 6060 lbf 27000 N 27.00 kN |
| 附件 | 單面防塵蓋 |
| 重量 | 0.785 lb 0.356 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6915ZNC3軸承尺寸規格
| 單列深溝球軸承 - 單面防塵蓋帶止動環槽 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 4.1339 in 105.000 mm |
| B | 0.6299 in 16.000 mm |
| D1 | 4.0394 in 102.600 mm |
| a | 0.0984 in 2.500 mm |
| b | 0.0512 in 1.300 mm |
| r | 0.0394 in 1.000 mm |
| da min | 3.1496 in 80.000 mm |
| da max | 3.2480 in 82.500 mm |
| Da max | 3.9370 in 100.000 mm |
| ras max | 0.0394 in 1.000 mm |

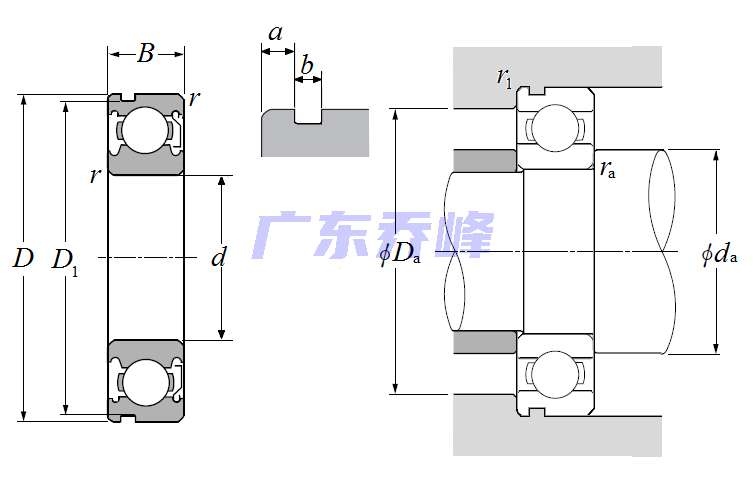

NTN 6915ZNC3軸承尺寸圖
