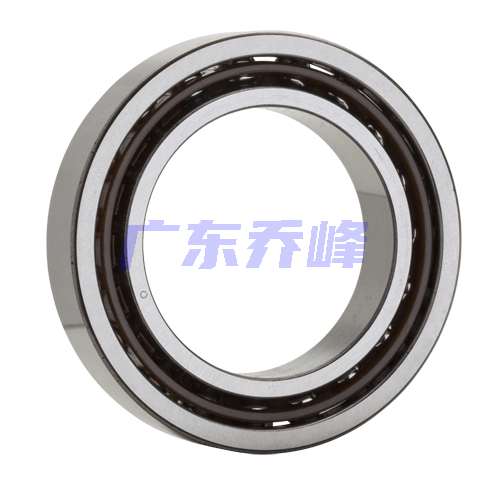

NTN-SNR 71911HV軸承代號說明
7
1
9
1
1
H
V
7：角接觸球軸承
19：尺寸系列：19系列
11：內徑：55 mm
H：接觸角 25o
V：高精度
7：
角接觸球軸承
19：
尺寸系列：19系列
11：
內徑：55 mm
H：
接觸角 25o
V：
高精度
NTN-SNR 71911HV軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 21500轉/分鐘 |
| 極限轉速-脂潤滑 | 13500轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 2903 lbf 12900 N 12.90 kN |
| 基本額定動載荷 | 3960 lbf 17600 N 17.60 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 71911HV軸承尺寸規格
| 單列角接觸球軸承，高精度 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.5118 in 13.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 0.8661 in 22.000 mm |
| d2 | 2.4449 in 62.100 mm |
| D1 | 2.8543 in 72.500 mm |
| D4 | 2.9843 in 75.800 mm |
| D5 | 0.0886 in 2.5748 mm |
| E | 2.250 in 65.400 mm |
| 雙列寬度 | 1.0236 in 26.000 mm |
| 三列寬度 | 1.5354 in 39.000 mm |
| 四列寬度 | 2.0472 in 52.000 mm |

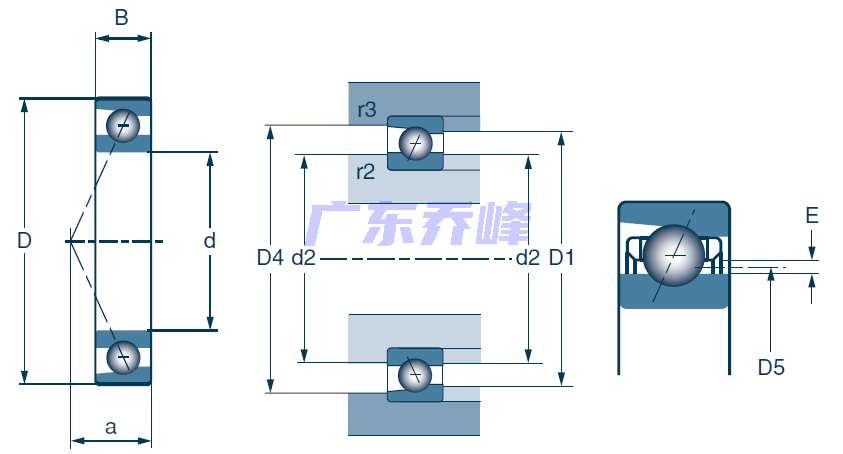

NTN-SNR 71911HV軸承尺寸圖
