NTN-SNR 71948HVDUJ74軸承代號說明
7
1
9
4
8
H
V
D
U
J
7
4
7：角接觸球軸承
19：尺寸系列：19系列
48：內徑：240 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
19：
尺寸系列：19系列
48：
內徑：240 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 71948HVDUJ74軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 71948HVDUJ74軸承尺寸規格
| 雙聯角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 9.4488 in 240.000 mm |
| D | 12.5984 in 320.000 mm |
| B | 1.4961 in 38.000 mm |
| 2B | 2.9921 in 76.000 mm |
| r2 max | 0.0827 in 2.100 mm |
| r3 max | 0.0433 in 1.100 mm |
| 接觸角 | 25 o |
| d2 | 10.4134 in 264.500 mm |
| D1 | 11.6142 in 295.000 mm |
| D4 | 12.0472 in 306.000 mm |
| D5 | 10.7087 in 272.000 mm |
| E | 0.2165 in 5.500 mm |

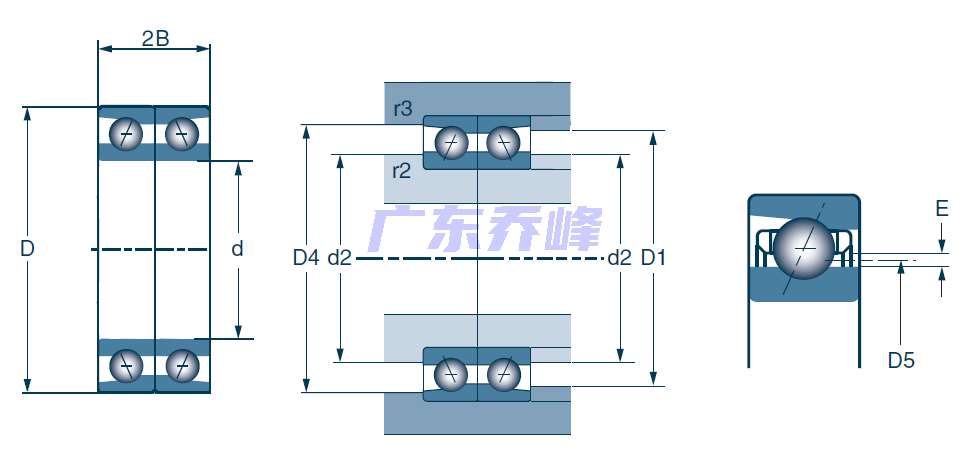

NTN-SNR 71948HVDUJ74軸承尺寸圖
