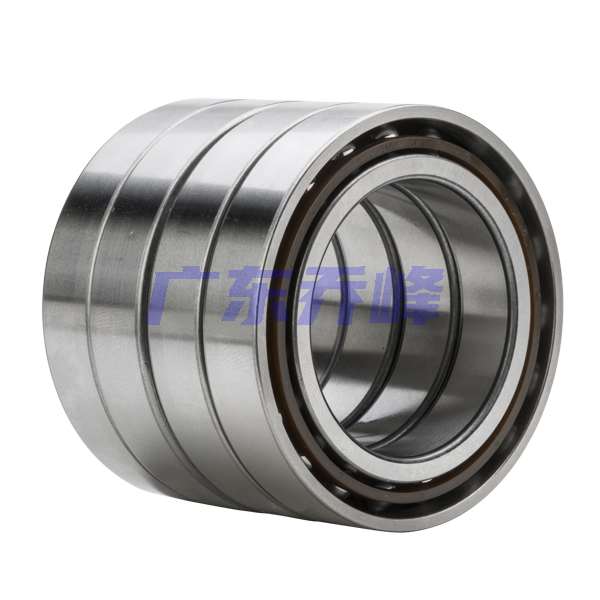

NTN-SNR 7215HG1Q25J84軸承代號說明
7
2
1
5
H
G
1
Q
2
5
J
8
4
7：角接觸球軸承
2：尺寸系列：02系列
15：內徑：75 mm
H：接觸角 25o
G1：高載荷
Q25：四列配對 \ \ / /
J8：中度預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
2：
尺寸系列：02系列
15：
內徑：75 mm
H：
接觸角 25o
G1：
高載荷
Q25：
四列配對 \ \ / /
J8：
中度預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7215HG1Q25J84軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 中型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 四列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7215HG1Q25J84軸承尺寸規格
| 四列角接觸球軸承，機床用，Q25型 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.9843 in 25.000 mm |
| 總寬度 | 3.9370 in 100.000 mm |
| r2 | 0.0591 in 1.500 mm |
| d2 | 3.5827 in 91.000 mm |
| D1 | 4.4882 in 114.000 mm |
| D5 | 3.7953 in 96.400 mm |
| E | 0.1024 in 2.600 mm |
| 接觸角 | 25 o |

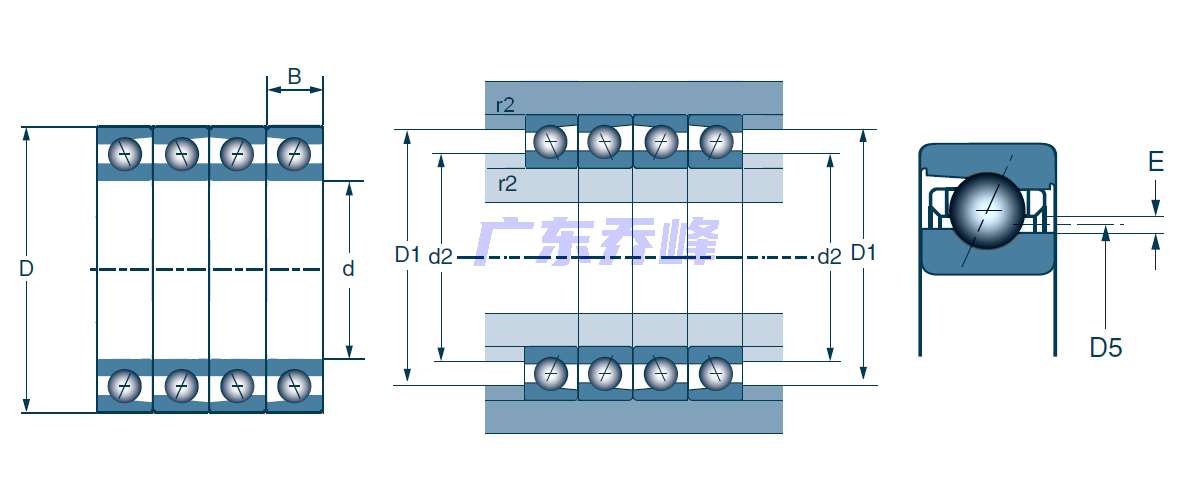

NTN-SNR 7215HG1Q25J84軸承尺寸圖
