NTN A-AR211-200D1軸承代號說明
A
-
A
R
2
1
1
-
2
0
0
D
1
A-：從非鎖定機構側進行潤滑
AR：窄內圈，緊定螺釘式
2：系列：輕型承重
11：內徑系列：55 mm 系列
-：內徑分隔符
200：內徑：2 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
AR：
窄內圈，緊定螺釘式
2：
系列：輕型承重
11：
內徑系列：55 mm 系列
-：
內徑分隔符
200：
內徑：2 in
D1：
帶油槽油孔，可再潤滑
NTN A-AR211-200D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 211 |
| 基本額定靜載荷 | 6550 lbf 29100 N 29.10 kN |
| 基本額定動載荷 | 9750 lbf 43300 N 43.30 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-AR211-200D1軸承尺寸規格
| 超一流帶緊定螺釘的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 2 in 50.800 mm |
| D | 3.9370 in 100.000 mm |
| C | 0.9449 in 24.000 mm |
| B | 1.6929 in 43.000 mm |
| r | 0.0790 in 2.007 mm |
| ds | 5/16-24 UNF |
| G | 0.3540 in 8.992 mm |
| S1 | 1.2200 in 30.988 mm |
| S | 0.4720 in 11.989 mm |
| F | 0.1811 in 4.600 mm |

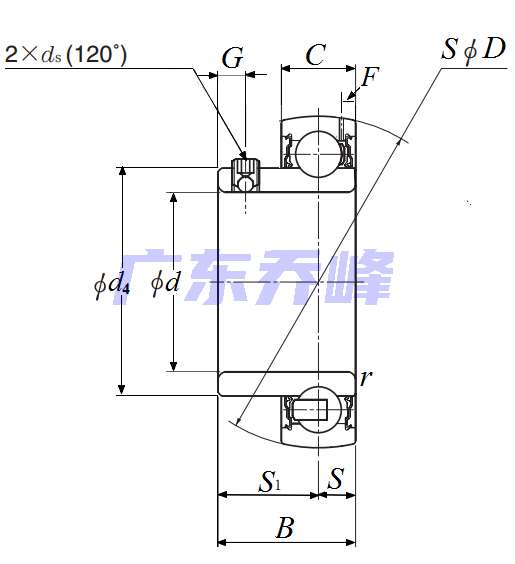

NTN A-AR211-200D1軸承尺寸圖
NTN A-AR211-200D1軸承相關配件/適用型號
| ARP-2 | 詳細尺寸，d：50.800mm，h：63.50000mm，b：60.300mm，j：176.200mm，2b：126.200mm，r：219.100mm |
| ARFLU-2 | 詳細尺寸，d：50.800mm，h：216.70000mm，b：49.200mm，j：184.200mm，r：134.100mm |
