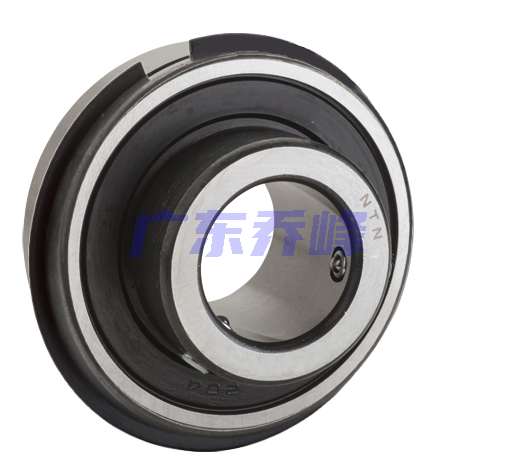

NTN ASS204NR軸承代號說明
A
S
S
2
0
4
N
R
ASS：帶緊定螺釘，窄內圈，圓柱外圈
2：系列：輕型承重
04：內徑：20 mm
NR：帶止動環和止動槽
ASS：
帶緊定螺釘，窄內圈，圓柱外圈
2：
系列：輕型承重
04：
內徑：20 mm
NR：
帶止動環和止動槽
NTN ASS204NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1500 lbf 6650 N 6.65 kN |
| 基本額定動載荷 | 2880 lbf 12800 N 12.80 kN |
| 附件 | 雙面密封 |
| 重量 | 0.304 lb 0.138 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN ASS204NR軸承尺寸規格
| 帶緊定螺釘的外球面軸承，狹窄內圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| C | 0.5512 in 14.000 mm |
| B | 0.9843 in 25.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | M5x0.8 |
| G | 0.1654 in 4.200 mm |
| d4 | 1.1654 in 29.600 mm |
| S1 | 0.7087 in 18.000 mm |
| S | 0.2756 in 7.000 mm |
| a | 0.0937 in 2.380 mm |
| f | 0.0441 in 1.120 mm |
| D1 | 1.7559 in 44.600 mm |
| D2 | 2.0748 in 52.700 mm |

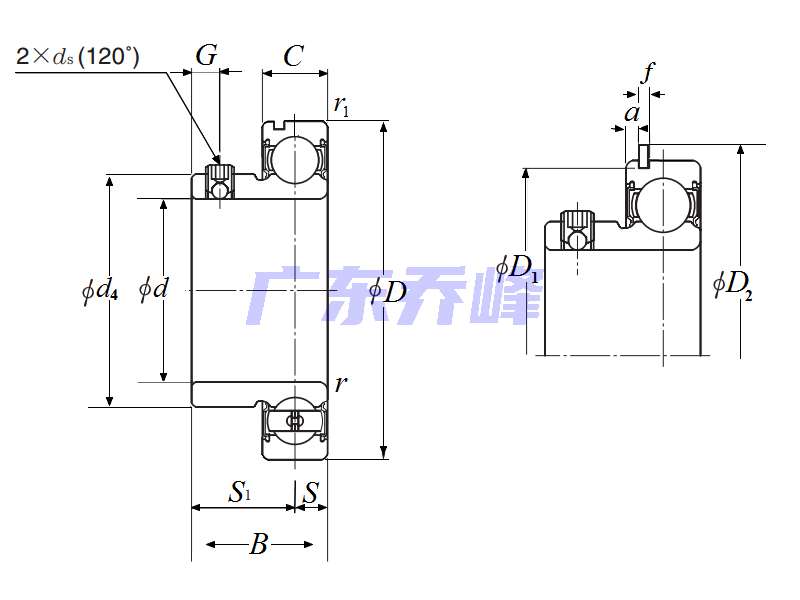

NTN ASS204NR軸承尺寸圖
