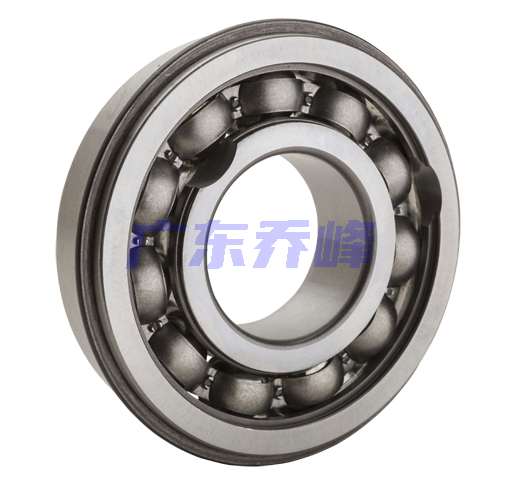

NTN BL209NR軸承代號說明
B
L
2
0
9
N
R
BL：是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
2：尺寸系列：02系列
09：內徑：45 mm
NR：帶止動環和止動槽
BL：
是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
2：
尺寸系列：02系列
09：
內徑：45 mm
NR：
帶止動環和止動槽
NTN BL209NR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 8200轉/分鐘 |
| 極限轉速-脂潤滑 | 7000轉/分鐘 |
| 樣式 | 最大容量 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 7150 lbf 31820 N 31.82 kN |
| 基本額定動載荷 | 9900 lbf 44055 N 44.06 kN |
| 附件 | 開式 |
| 重量 | 1.008 lb 0.457 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BL209NR軸承尺寸規格
| 單列深溝球軸承 - 開式帶止動環，BL系列 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.7480 in 19.000 mm |
| D1 | 3.2209 in 81.810 mm |
| D2 | 3.6063 in 91.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.0276 in 51.500 mm |
| da max | 2.1850 in 55.500 mm |
| Da max | 2.1850 in 55.500 mm |
| ras max | 0.0394 in 1.000 mm |

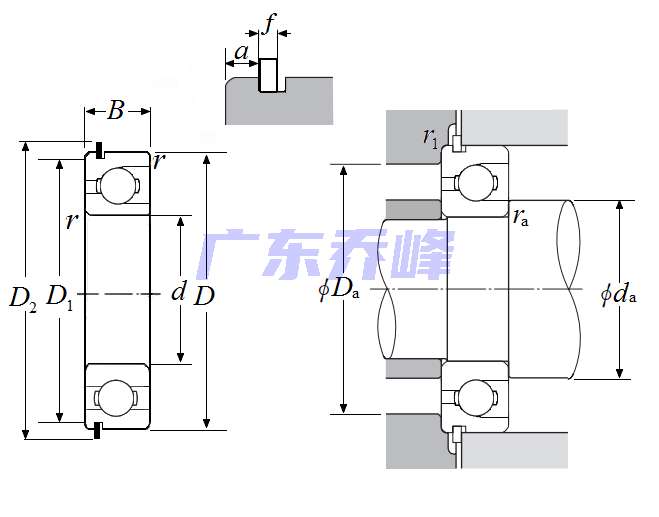

NTN BL209NR軸承尺寸圖
