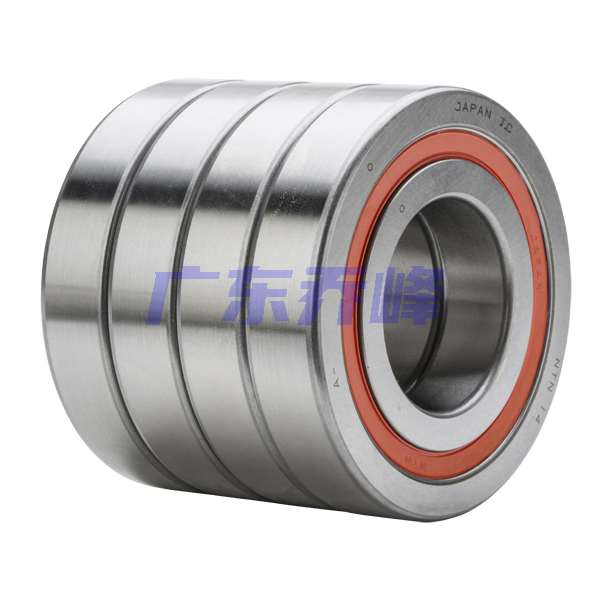

NTN BST25X62-1BLXLDTBT軸承代號說明
B
S
T
2
5
X
6
2
-
1
B
L
X
L
D
T
B
T
BST：Ball Screw Support，即滾珠絲杠支撐
25：公稱內徑：25 mm
X：分隔符
62：外徑：62 mm
-1B：標準預緊
LXL：輕接觸式丁腈橡膠密封
DTBT：四列配對 / / \ \
BST：
Ball Screw Support，即滾珠絲杠支撐
25：
公稱內徑：25 mm
X：
分隔符
62：
外徑：62 mm
-1B：
標準預緊
LXL：
輕接觸式丁腈橡膠密封
DTBT：
四列配對 / / \ \
NTN BST25X62-1BLXLDTBT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 合成樹脂 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 四列 |
| 基本額定靜載荷 | 26500 lbf 118000 N 118.00 kN |
| 基本額定動載荷 | 10700 lbf 47500 N 47.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST25X62-1BLXLDTBT軸承尺寸規格
| 滾珠絲杠用四列角接觸推力球軸承 - DTBT配對，雙面密封，兩排承受軸向載荷 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.5906 in 15.000 mm |
| 4B | 2.3622 in 60.000 mm |
| d1 | 1.7480 in 44.400 mm |
| d2 | 1.5827 in 40.200 mm |
| D1 | 2.0315 in 51.600 mm |
| D2 | 2.1929 in 55.700 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

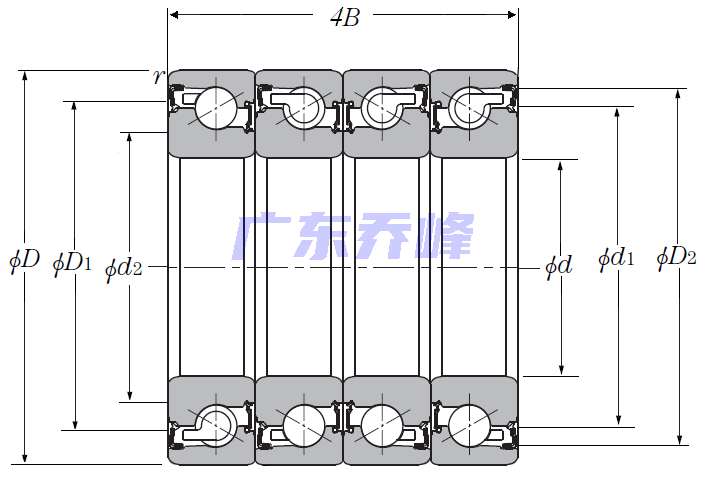

NTN BST25X62-1BLXLDTBT軸承尺寸圖
