NTN BST35X72-1BLXLDBT軸承代號說明
B
S
T
3
5
X
7
2
-
1
B
L
X
L
D
B
T
BST：Ball Screw Support，即滾珠絲杠支撐
35：公稱內徑：35 mm
X：分隔符
72：外徑：72 mm
-1B：標準預緊
LXL：輕接觸式丁腈橡膠密封
DBT：三列配對 / \ /
BST：
Ball Screw Support，即滾珠絲杠支撐
35：
公稱內徑：35 mm
X：
分隔符
72：
外徑：72 mm
-1B：
標準預緊
LXL：
輕接觸式丁腈橡膠密封
DBT：
三列配對 / \ /
NTN BST35X72-1BLXLDBT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 三列 |
| 基本額定靜載荷 | 31500 lbf 140000 N 140.00 kN |
| 基本額定動載荷 | 11400 lbf 50500 N 50.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST35X72-1BLXLDBT軸承尺寸規格
| 滾珠絲杠用三列推力角接觸球軸承 - DBT配對，雙面密封，兩排承受軸向載荷 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.5906 in 15.000 mm |
| 3B | 1.7717 in 45.000 mm |
| d1 | 2.0630 in 52.400 mm |
| d2 | 1.8976 in 48.200 mm |
| D1 | 2.3465 in 59.600 mm |
| D2 | 2.5079 in 63.700 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

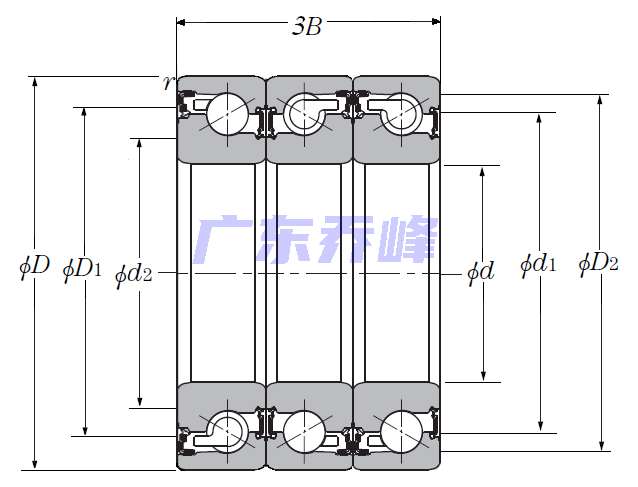

NTN BST35X72-1BLXLDBT軸承尺寸圖
