NTN-SNR CH7017CVUJ74軸承代號說明
C
H
7
0
1
7
C
V
U
J
7
4
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
17：內徑：85 mm
C：接觸角 17o
V：高精度
U：Ultage 標準
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
17：
內徑：85 mm
C：
接觸角 17o
V：
高精度
U：
Ultage 標準
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR CH7017CVUJ74軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 20800轉/分鐘 |
| 極限轉速-脂潤滑 | 13650轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR CH7017CVUJ74軸承尺寸規格
| 單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a（負荷中心） | 0.9843 in 25.000 mm |
| d2 | 3.8583 in 98.000 mm |
| D1 | 4.6063 in 117.000 mm |
| D4 | 4.8228 in 122.500 mm |
| D5 | 0.1378 in 4.0472 mm |
| E | 3.500 in 102.800 mm |
| 雙列寬度 | 1.7323 in 44.000 mm |
| 三列寬度 | 2.5984 in 66.000 mm |
| 四列寬度 | 3.4646 in 88.000 mm |

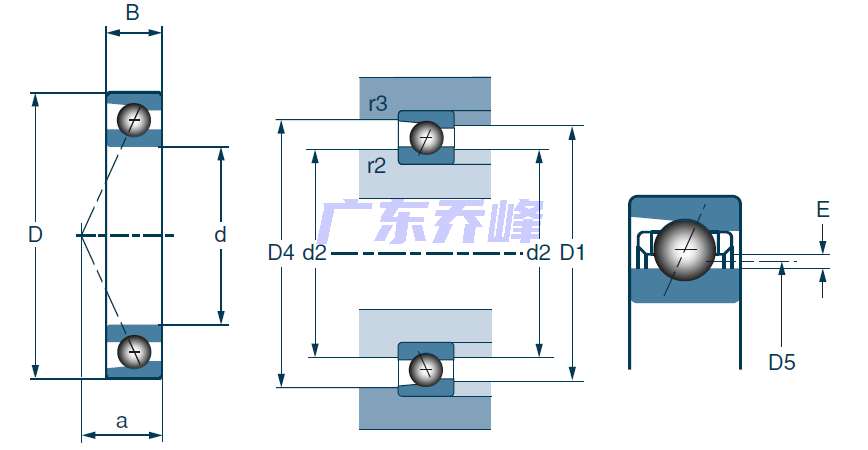

NTN-SNR CH7017CVUJ74軸承尺寸圖
