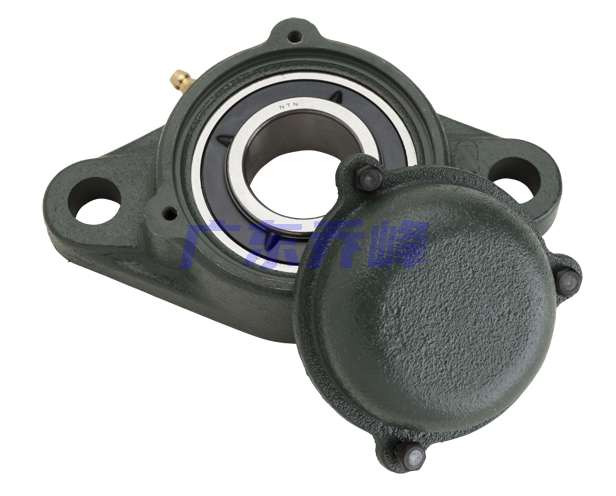

NTN CM-UKFLX09D1 (when used with H2309X)軸承技術規格
| 類型 | 雙螺栓菱形法蘭式軸承座單元 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | UKX09D1 |
| 軸承座型號 | FLX09D1 |
| 殼體材質 | 鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 端蓋類型 | 封閉式 |
| 性能 | 中型 |
| 基本額定動載荷 | 7850 lbf 35000 N 35.00 kN |
| 基本額定靜載荷 | 5200 lbf 23200 N 23.20 kN |
| 重量 | 6.000 lb 2.700 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 可再潤滑 |
NTN CM-UKFLX09D1 (when used with H2309X)軸承尺寸規格
| 雙螺栓菱形法蘭式軸承座單元，帶緊定襯套型，鑄造防塵蓋，封閉端蓋，UKFL型 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| H | 7.4375 in 189.0 mm |
| L | 4.5625 in 116.0 mm |
| L1 | 4.7188 in 119.5 mm |
| L2 | 2.2813 in 58.0 mm |
| J | 6.1875 in 157.0 mm |
| A1 | 0.6250 in 16.0 mm |
| A2 | 0.9062 in 23.0 mm |
| A5 | 2.8750 in 73.000 mm |
| N | 0.6250 in 16.0 mm |
| B1 | 2.1650 in 50.000 mm |
| F | 0.2323 in 5.900 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

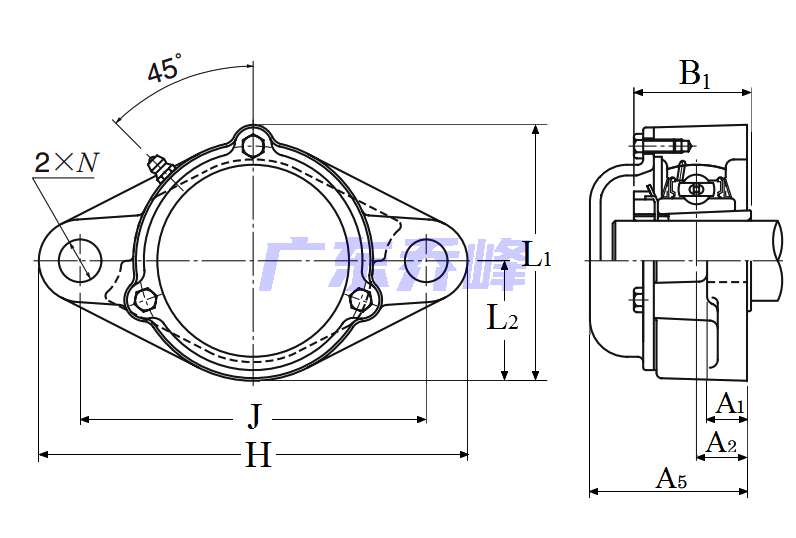

NTN CM-UKFLX09D1 (when used with H2309X)軸承尺寸圖
NTN CM-UKFLX09D1 (when used with H2309X)軸承同尺寸型號
| C-UKFLX09D1 (when used with H2309X) | 詳細尺寸，d：40.000mm，h：189.00000mm，b：73.000mm，j：157.000mm，r：119.500mm |
| CM-UKFLX09D1 (when used with H2309X) | 詳細尺寸，d：40.000mm，h：189.00000mm，b：73.000mm，j：157.000mm，r：119.500mm |
| 共計找到2條記錄 | |
NTN CM-UKFLX09D1 (when used with H2309X)軸承相關配件/適用型號
| UKX09D1 | 詳細尺寸，d：45.000mm，dD：90.000mm，c：24.000mm，b：32.000mm |
