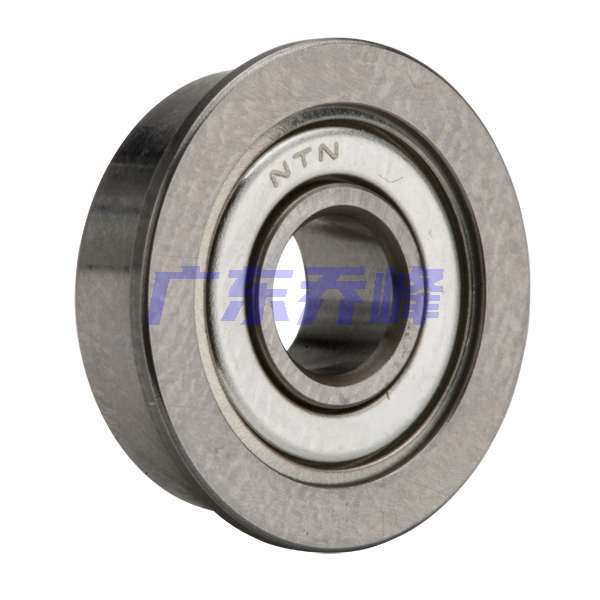

NTN FLW68/1.5SA軸承代號說明
F
L
W
6
8
/
1
.
5
S
A
FL：法蘭外圈
W：加寬系列
6：深溝球軸承
8：尺寸系列：18系列
/：分隔符
1.5：內徑：1.5 mm
SA：單面可拆卸防塵蓋
FL：
法蘭外圈
W：
加寬系列
6：
深溝球軸承
8：
尺寸系列：18系列
/：
分隔符
1.5：
內徑：1.5 mm
SA：
單面可拆卸防塵蓋
NTN FLW68/1.5SA軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 法蘭外圈 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 100000轉/分鐘 |
| 極限轉速-脂潤滑 | 88000轉/分鐘 |
| 結構 | 單列 |
| 系數 | 13.6 |
| 基本額定靜載荷 | 6.5 lbf 29 N |
| 基本額定動載荷 | 23 lbf 102 N |
| 附件 | 可拆卸雙面防塵蓋 |
| 重量 | 0.198 lb 0.090 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FLW68/1.5SA軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 可拆卸單面防塵蓋 - 尺寸 | |
| d | 0.0591 in 1.500 mm |
| D | 0.1575 in 4.000 mm |
| B | 0.0787 in 2.000 mm |
| D3 | 0.1969 in 5.000 mm |
| C1 | 0.0236 in 0.600 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.0906 in 2.300 mm |
| da max | 0.0945 in 2.400 mm |
| Da max | 0.1260 in 3.200 mm |
| ras max | 0.002 in 0.050 mm |

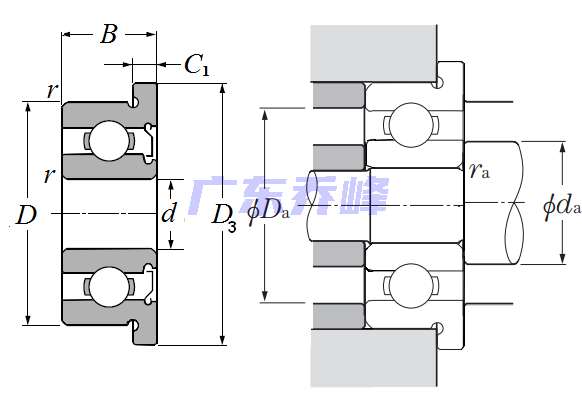

NTN FLW68/1.5SA軸承尺寸圖
