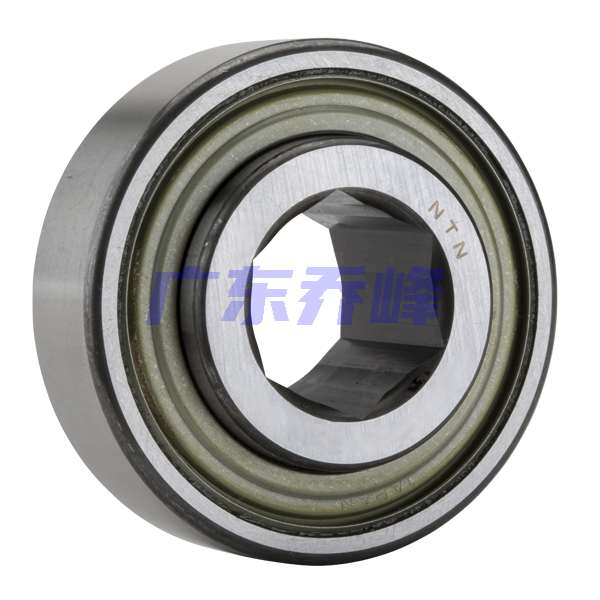

NTN HPC100GP軸承代號說明
H
P
C
1
0
0
G
P
HP：盤式軸承
C：圓柱外圈
100：軸徑：1 in
G：單層唇封
P：不可再潤滑
HP：
盤式軸承
C：
圓柱外圈
100：
軸徑：1 in
G：
單層唇封
P：
不可再潤滑
NTN HPC100GP軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 六角頭 |
| 外圈類型 | 圓柱型 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 結構 | 單列 |
| 游隙 | CN |
| 基本額定靜載荷 | 2540 lbf 11300 N 11.30 kN |
| 基本額定動載荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 雙面密封 |
| 重量 | 0.558 lb 0.253 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HPC100GP軸承尺寸規格
| 帶緊定襯套的軸承 - HP型，六角孔，圓柱內徑 - 尺寸 | |
| H（0.0050/0） | 1.0010 in 25.425 mm |
| D | 2.4409 in 62.000 mm |
| C（0/-0.0047） | 0.6299 in 16.000 mm |
| B（0/-0.0047） | 0.9449 in 24.000 mm |
| d | 1.0276 in 26.100 mm |
| R | 0.0394 in 1.000 mm |
| 軸徑 | 1.000 in 25.400 mm |
NTN HPC100GP軸承尺寸圖
