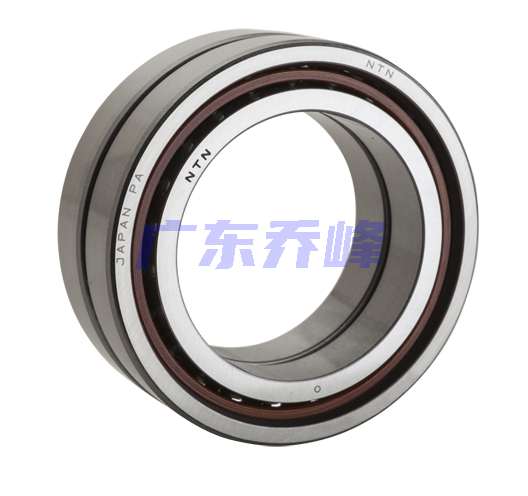

NTN HSB016EX2DB/GNP4L軸承代號說明
H
S
B
0
1
6
E
X
2
D
B
/
G
N
P
4
L
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
16：內徑：80 mm
E：更大的載荷
X2：特殊2型倒角
DB：背對背配對， / \
/GN：正常預緊
P4L：軸向載荷的外圈外徑公差 P4級
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
16：
內徑：80 mm
E：
更大的載荷
X2：
特殊2型倒角
DB：
背對背配對， / \
/GN：
正常預緊
P4L：
軸向載荷的外圈外徑公差 P4級
NTN HSB016EX2DB/GNP4L軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 7700轉/分鐘 |
| 極限轉速-脂潤滑 | 5800轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 基本額定靜載荷 | 10500 lbf 46500 N 46.50 kN |
| 基本額定動載荷 | 11800 lbf 52500 N 52.50 kN |
| 附件 | 開式 |
| 重量 | 3.774 lb 1.712 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB016EX2DB/GNP4L軸承尺寸規格
| 超高速雙聯角接觸球軸承，背對背配對 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| 2B | 1.7323 in 44.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 3.4252 in 87.000 mm |
| Da max | 4.6457 in 118.000 mm |
| ras max | 0.0394 in 1.000 mm |

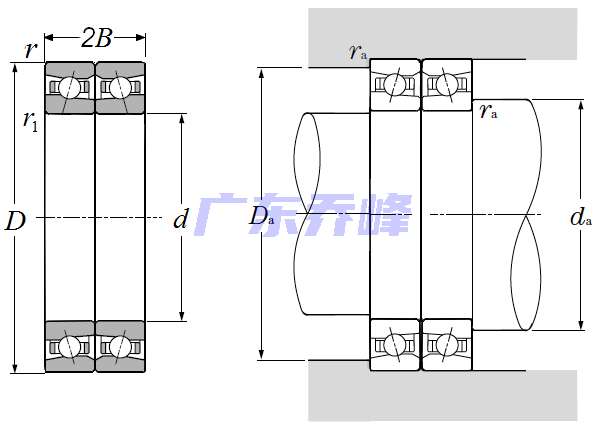

NTN HSB016EX2DB/GNP4L軸承尺寸圖
