NTN JELPF206-103軸承技術規格
| 類型 | 三螺栓法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | JEL206-103 |
| 軸承座型號 | PF206 |
| 殼體材質 | 鋼 |
| 殼體鑄造型式 | 兩片接合式 |
| 注油孔數 | 3 |
| 端蓋類型 | 開式 |
| 性能 | 輕型 |
| 基本額定動載荷 | 4400 lbf 19500 N 19.50 kN |
| 基本額定靜載荷 | 2540 lbf 11300 N 11.30 kN |
| 極限轉速 | 4900轉/分鐘 |
| 重量 | 1.300 lb 0.600 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 不可再潤滑 |
NTN JELPF206-103軸承尺寸規格
| 三螺栓圓形法蘭式軸承座單元，沖壓鋼外殼，帶偏心鎖緊套，JELPF型 - 尺寸 | |
| d | 1.1875 in 30.163 mm |
| H | 4.4375 in 113.0 mm |
| J | 3.5625 in 90.5 mm |
| A | 0.7187 in 18.0 mm |
| A1 | 0.2050 in 5.2 mm |
| N | 0.4375 in 11.0 mm |
| B1 | 1.4055 in 35.700 mm |
| S | 0.3543 in 9.000 mm |
| H1 | 2.7969 in 71.0 mm |

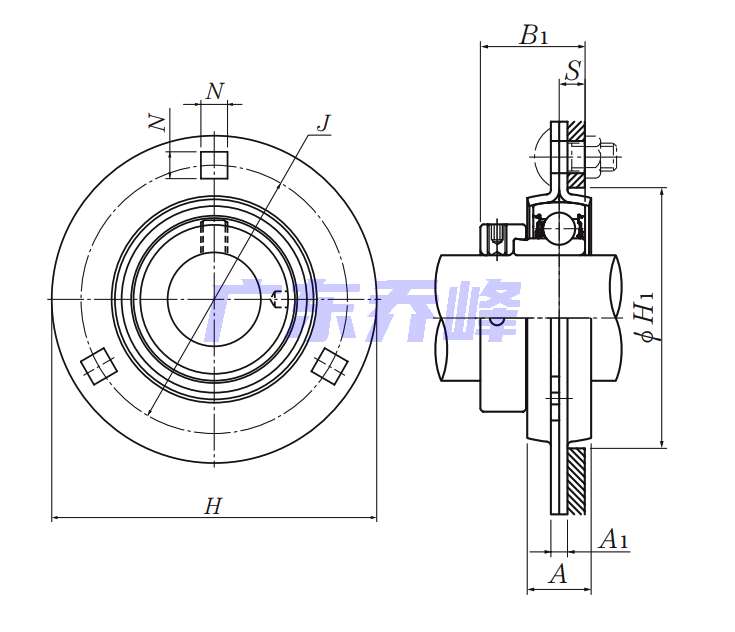

NTN JELPF206-103軸承尺寸圖
NTN JELPF206-103軸承同尺寸型號
| ASPF206-103 | 詳細尺寸，d：30.163mm，h：113.00000mm，c：5.200mm，b：18.000mm，j：90.500mm |
| JELPF206-103 | 詳細尺寸，d：30.163mm，h：113.00000mm，c：5.200mm，b：18.000mm，j：90.500mm |
| AELPF206-103 | 詳細尺寸，d：30.163mm，h：113.00000mm，c：5.200mm，b：18.000mm，j：90.500mm |
| 共計找到3條記錄 | |
NTN JELPF206-103軸承相關配件/適用型號
| JEL206-103 | 詳細尺寸，d：30.163mm，dD：62.000mm，c：18.000mm，b：35.700mm，r：1.000mm |
