NTN M1308GEL軸承代號說明
M
1
3
0
8
G
E
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
08：內徑：40 mm
G：外圈帶止動環槽
E：外圈雙擋邊
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
08：
內徑：40 mm
G：
外圈帶止動環槽
E：
外圈雙擋邊
L：
復合鋼保持架

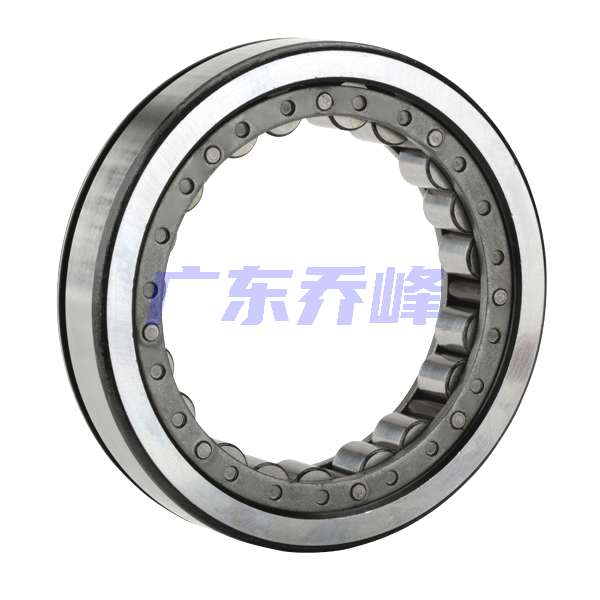

NTN M1308GEL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 20800 lbf 92500 N 92.50 kN |
| 基本額定動載荷 | 19600 lbf 87000 N 87.00 kN |
| 附件 | 開式 |
| 重量 | 1.281 lb 0.581 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1308GEL軸承尺寸規格
| 帶保持架和滾子的外圈,兩個加強筋&帶止動環槽 in外圈 O.D. - 尺寸 | |
| A | 2.0591 in 52.300 mm |
| D | 3.5433 in 90.000 mm |
| C | 2.8858 in 73.300 mm |
| W | 0.9055 in 23.000 mm |
| r | 0.0598 in 1.520 mm |
| D1 | 3.4169 in 86.790 mm |
| p | 0.1091 in 2.770 mm |
| g | 0.1252 in 3.180 mm |

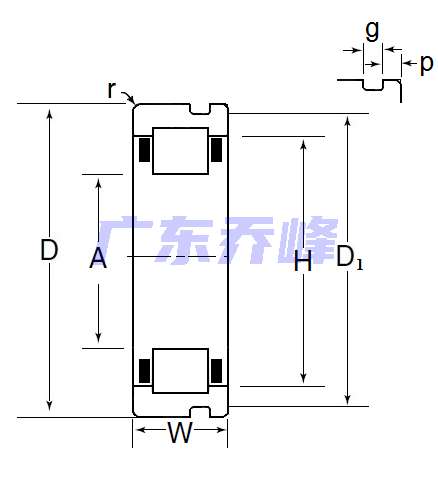

NTN M1308GEL軸承尺寸圖
