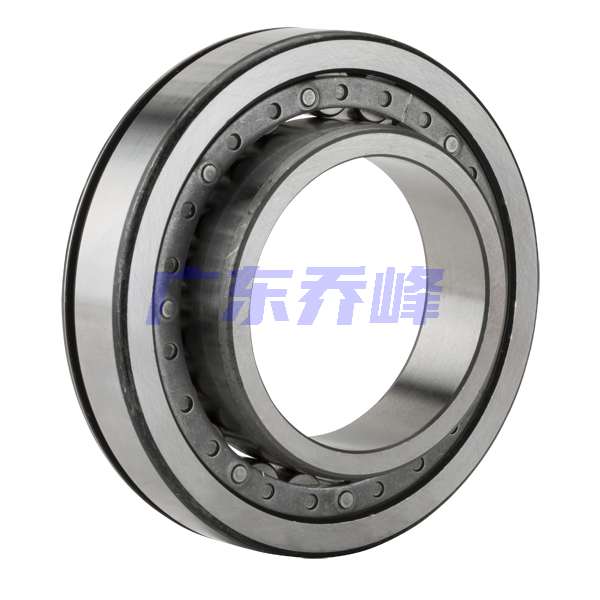

NTN MA1309GEL軸承代號說明
M
A
1
3
0
9
G
E
L
MA：M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：寬度系列：01系列
3：尺寸系列：03系列
09：內徑：45 mm
G：外圈帶止動環槽
E：外圈雙擋邊
L：復合鋼保持架
MA：
M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：
寬度系列：01系列
3：
尺寸系列：03系列
09：
內徑：45 mm
G：
外圈帶止動環槽
E：
外圈雙擋邊
L：
復合鋼保持架
NTN MA1309GEL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 27200 lbf 121000 N 121.00 kN |
| 基本額定動載荷 | 24100 lbf 107000 N 107.00 kN |
| 附件 | 開式 |
| 重量 | 2.255 lb 1.023 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MA1309GEL軸承尺寸規格
| 圓柱滾子軸承 -可分離型，普通內圈，外圈帶兩個加強筋，帶止動環槽 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.9843 in 25.000 mm |
| A | 2.3370 in 59.360 mm |
| H | 3.2079 in 81.480 mm |
| D1 | 3.8110 in 96.800 mm |
| g | 0.1091 in 2.770 mm |
| p | 0.1252 in 3.180 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 2.2008 in 55.900 mm |
| V（加強筋內外圈） | 2.3307 in 59.200 mm |
| X（普通內外圈） | 3.5591 in 90.400 mm |
| Z（加強筋內外圈） | 3.3898 in 86.100 mm |
| r | 0.0598 in 1.520 mm |

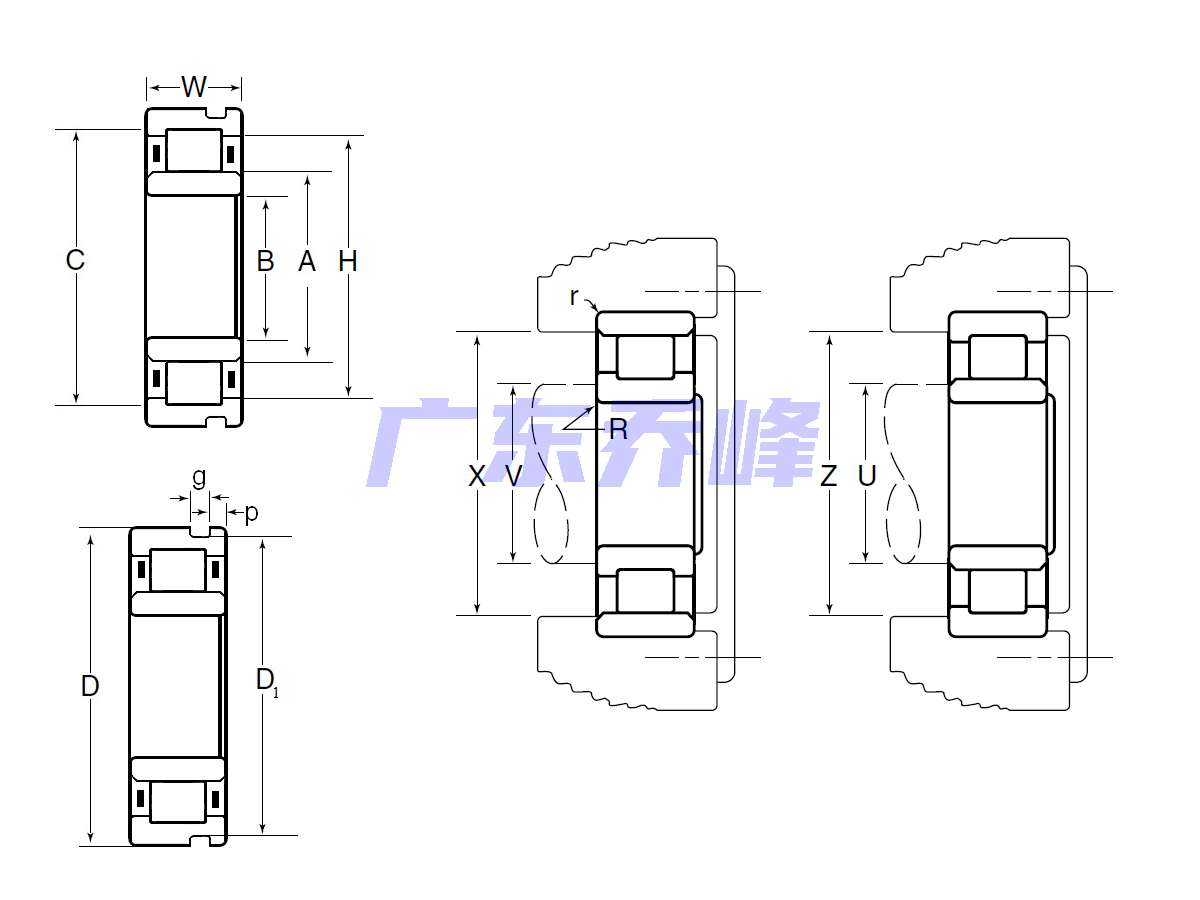

NTN MA1309GEL軸承尺寸圖
