NTN-SNR MLCH7007HVDUJ74S軸承代號說明
M
L
C
H
7
0
0
7
H
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
07：內徑：35 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
07：
內徑：35 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLCH7007HVDUJ74S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH7007HVDUJ74S軸承尺寸規格
| 高速雙列混合陶瓷角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.5512 in 14.000 mm |
| 2B | 1.1024 in 28.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 25 o |
| d2 | 1.7008 in 43.200 mm |
| d3 | 1.6339 in 41.500 mm |
| D1 | 2.0276 in 51.500 mm |
| D4 | 2.1102 in 53.600 mm |
| D5 | 1.7559 in 44.600 mm |
| E | 0.1220 in 3.100 mm |

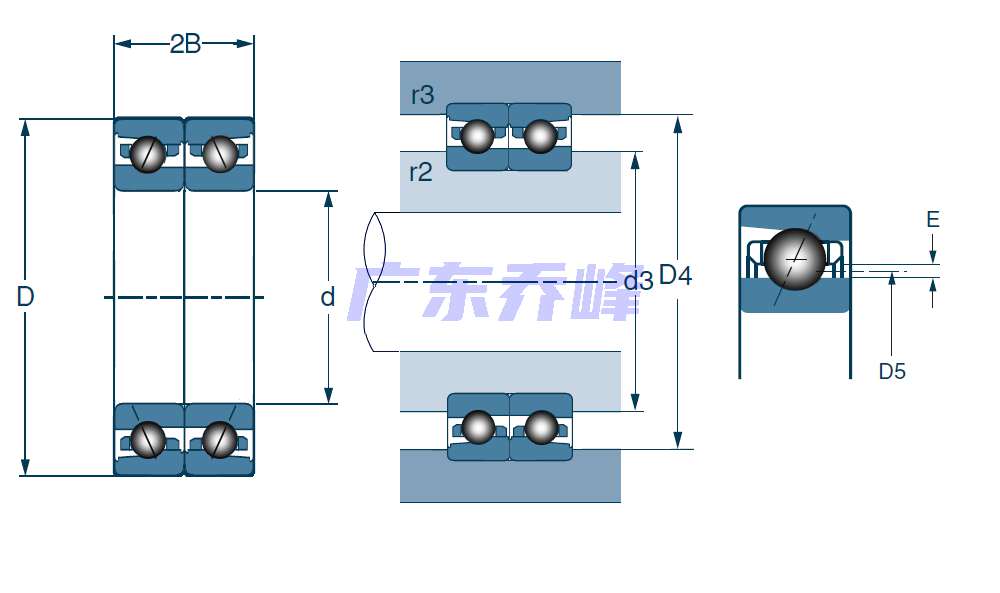

NTN-SNR MLCH7007HVDUJ74S軸承尺寸圖
