NTN-SNR MLCH71915HV軸承代號說明
M
L
C
H
7
1
9
1
5
H
V
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
19：尺寸系列：19系列
15：內徑：75 mm
H：接觸角 25o
V：高精度
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
19：
尺寸系列：19系列
15：
內徑：75 mm
H：
接觸角 25o
V：
高精度
NTN-SNR MLCH71915HV軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 28210轉/分鐘 |
| 極限轉速-脂潤滑 | 18200轉/分鐘 |
| 結構 | 單列 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH71915HV軸承尺寸規格
| 高速，單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 4.1339 in 105.000 mm |
| B | 0.6299 in 16.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 1.1417 in 29.000 mm |
| d2 | 3.2087 in 81.500 mm |
| d3 | 3.3071 in 84.000 mm |
| D1 | 3.8189 in 97.000 mm |
| D4 | 3.9567 in 100.500 mm |
| D5 | 0.0642 in 3.4213 mm |
| E | 1.630 in 86.900 mm |
| 雙列寬度 | 1.2598 in 32.000 mm |
| 三列寬度 | 1.8898 in 48.000 mm |
| 四列寬度 | 2.5197 in 64.000 mm |

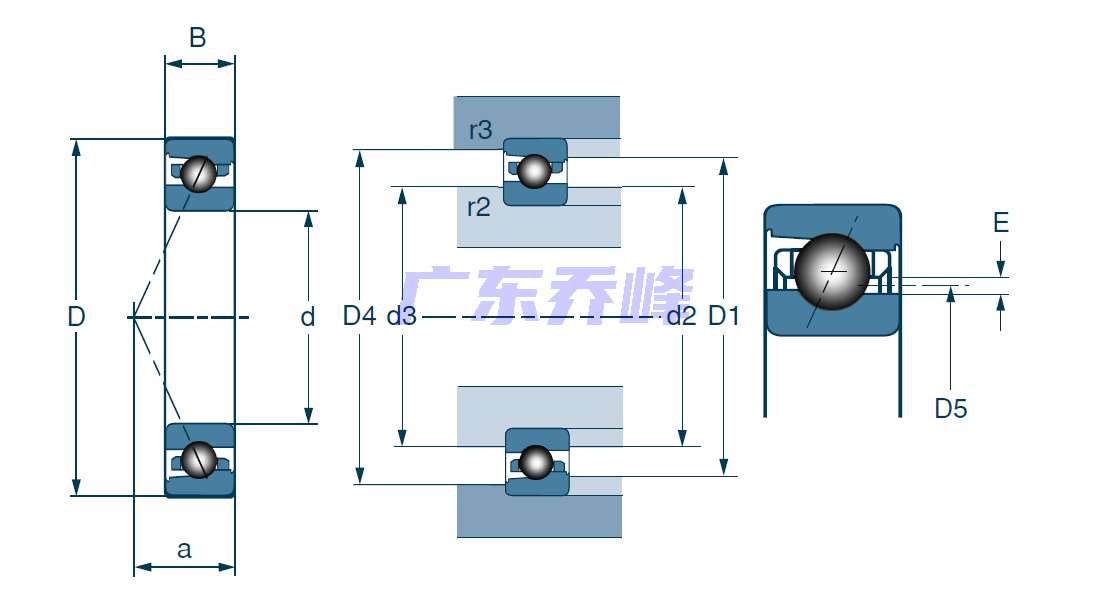

NTN-SNR MLCH71915HV軸承尺寸圖
