NTN-SNR MLECH7007CVDBJX4S軸承代號說明
M
L
E
C
H
7
0
0
7
C
V
D
B
J
X
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
07：內徑：35 mm
C：接觸角 17o
V：高精度
DB：背對背配對，/ \
JX：特殊徑向游隙，詳情請咨詢
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
07：
內徑：35 mm
C：
接觸角 17o
V：
高精度
DB：
背對背配對，/ \
JX：
特殊徑向游隙，詳情請咨詢
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLECH7007CVDBJX4S軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLECH7007CVDBJX4S軸承尺寸規格
| 密封雙列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 2.4409 in 62.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.5512 in 14.000 mm |
| 2B | 1.1024 in 28.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 17 o |
| d2 | 1.6339 in 41.500 mm |
| d3 | 1.7008 in 43.200 mm |
| D1 | 2.0276 in 51.500 mm |
| D4 | 2.1102 in 53.600 mm |

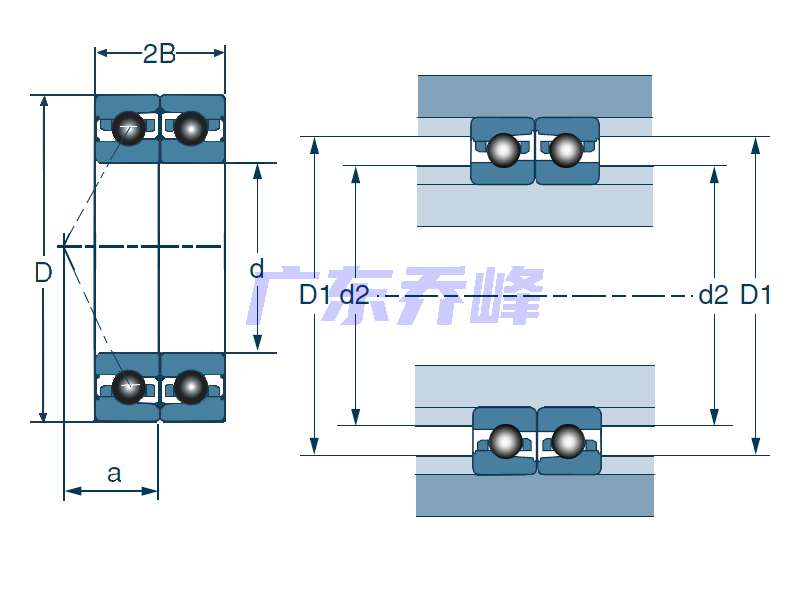

NTN-SNR MLECH7007CVDBJX4S軸承尺寸圖
